DOM ST52.3 Tiub: Sifat Mekanikal, Spesifikasi & Pilihan Kemasan

Apakah itu Tiub DOM ST52.3?

Tiub silinder hidraulik yang menghasilkan kos pertengahan lejang lebih tinggi daripada yang boleh diukur oleh pengiraan masa henti mesin. Tiub DOM ST52.3 merapatkan jurang antara tiub dikimpal komoditi dan produk lancar yang mahal, memberikan kekuatan hasil dan permintaan sistem kuasa bendalir ketepatan dimensi.

DOM bermaksud Drawn Over Mandrel. Proses ini bermula dengan jalur keluli rata yang dibentuk gulung dan rintangan elektrik dikimpal ke dalam rongga. Tiub itu kemudian dilukis di atas mandrel yang mengeras - mengeraskan zon kimpalan, menapis struktur butiran, dan menetapkan kedua-dua ID dan OD kepada toleransi yang ketat. ST52.3 ialah gred keluli karbon-mangan aloi rendah Eropah yang setara dengan DIN 2393 / EN 10305-2 E355, diterima pakai secara meluas di bawah ASTM A513 Type 5 untuk bekalan Amerika Utara.

Apa yang membezakan DOM daripada tiub ERW (Electric Resistance Welded) standard ialah keseragaman dinding. Dalam produk ERW, variasi tolok jalur rata mengalir ke dinding siap. Lukisan sejuk DOM di atas mandrel mengurangkan variasi itu kepada satu satah, dengan berkesan menghapuskan kesipian berpusing yang melanda tiub lancar yang ditarik sejuk. Jurutera yang menentukan tiub silinder hidraulik memilih DOM kerana lubang lurus dan konsisten secara langsung merendahkan haus pengikis dan pengedap.

Perbandingan proses langsung membantu merangka kelebihan:

• DOM (Drawn Over Mandrel): Toleransi dinding biasanya ±10% daripada nominal; Kekasaran permukaan ID Ra 0.8–1.6 µm; tiada kesipian heliks - garisan kimpalan berjalan selari dengan paksi.
• CDS (Cold Drawn Seamless): Toleransi dinding ±12.5–15%; permukaan Ra 1.6–3.2 µm tipikal; mengekalkan beberapa variasi dinding berpilin daripada proses menindik.
• ERW (Sebagai-dikimpal): Toleransi dinding lebih hampir kepada ±10%, tetapi kilat kimpalan dan kawalan dimensi yang lebih rendah pada ID menjadikannya tidak sesuai untuk perkhidmatan silinder dinamik tanpa lukisan atau pemesinan berikutnya.

Kimia gred ST52.3 sendiri menyasarkan setara karbon terkawal, yang memberikan kekuatan yang diperlukan tanpa mengorbankan kebolehkimpalan — sifat kritikal apabila kelengkapan hujung, trunnion atau blok port dikimpal pada badan silinder.

Sifat Mekanikal Tiub DOM ST52.3

Jawatan ST52.3 membawa a terjamin kekuatan hasil minimum 355 MPa (51.5 ksi) dan kekuatan tegangan minimum 490 MPa (71 ksi), dengan pemanjangan biasanya melebihi 22%. Nilai ini diukur pada tiub DOM siap selepas lukisan sejuk dan penyepuhlindapan pelepasan tekanan (SRA). Gabungan hasil yang tinggi dan pemanjangan yang besar bermakna tiub boleh mengendalikan kedua-dua beban tekanan statik dan kitaran keletihan yang biasa dalam hidraulik mudah alih.

Dua gred lain kerap memasuki perbualan spesifikasi yang sama: 1026 dan E355. Walaupun tiub 1026 DOM adalah ruji dalam pasaran AS, siling kekuatan hasilnya berada lebih rendah — sekitar 310 MPa. E355, sebaliknya, hampir sama dengan ST52.3 secara kimia, dan banyak kilang memperakui kedua-dua EN 10305-2 dan ASTM A513 Jenis 5 untuk haba yang sama.

Apa yang menjadikan ST52.3 sangat sesuai untuk hidraulik bukan hanya nombor hasil, tetapi tingkah laku selepas hasil. Dalam silinder yang mengalami lonjakan tekanan sekali-sekala, nisbah tegangan-ke-hasil bahan yang lebih tinggi memberikan margin sebelum ubah bentuk kekal. Struktur butiran halus tiub yang dilukis di atas-mandrel juga meningkatkan ketahanan terhadap perambatan retak pada garisan kimpalan — kawasan di mana tiub ERW tanpa lukisan boleh mempamerkan kerapuhan.

DOM ST52.3 lwn 1026: Perbandingan Sebelah

Soalan berulang daripada pengurus pembelian ialah sama ada perlu membayar premium untuk ST52.3 berbanding DOM 1026 yang lebih biasa. Jawapannya terletak pada empat faktor keputusan: kekuatan hasil yang diperlukan, skop kimpalan, persekitaran operasi dan toleransi belanjawan untuk kos awal berbanding kitaran hayat.

Tiub DOM 1026 masuk akal ekonomi dalam aplikasi mekanikal yang tidak kritikal keselamatan seperti penggelek penghantar, sesendal dan aci pemacu dengan hasil 310 MPa adalah mencukupi. Tetapi dalam silinder hidraulik, sampul tekanan dengan cepat menuntut ST52.3. Silinder gerudi 4 inci yang beroperasi pada 3,000 PSI menjana tegasan gelung yang pada dinding nipis 1026 boleh melebihi margin reka bentuk yang selamat. Menaik taraf kepada ST52.3 menambah kira-kira 10–15% kepada kos tiub mentah namun selalunya menghilangkan keperluan untuk dinding yang lebih tebal, mengimbangi berat bahan dan usaha pemesinan.

Jika aplikasi melibatkan pemuatan sisi dinamik atau panjang lejang yang panjang di mana kekakuan lenturan penting, pilihan mungkin lebih condong ke arah ST52.3 kerana hasil yang lebih tinggi membolehkan pereka bentuk mengekalkan dinding yang lebih nipis dan ringan tanpa melanggar faktor keselamatan 3:1 atau 4:1. Untuk komponen berputar seperti tiub aci pemacu , 1026 terus mendominasi pada asas nilai, manakala ST52.3 menemui nichenya di mana tork dan pemuatan kejutan bergabung.

Tiub Keluli Ketepatan Untuk Aci Penghantaran, Pengeluar Tiub Aci Pemacu

Suao menawarkan Tiub Keluli Ketepatan Untuk Aci Pemacu, Sebagai Pengilang dan Kilang Tiub Aci Pemacu China, Tiub Keluli Ketepatan Tersuai Untuk Aci Penghantaran.

Lihat Produk →

Saiz Standard & Pilihan Tersuai untuk Tiub DOM ST52.3

Program stok merentas pusat servis utama biasanya meliputi julat OD daripada 3/16 inci (4.76 mm) hingga 14 inci (355.6 mm), dengan ketebalan dinding daripada 0.028 inci hingga 0.625 inci. Dalam pengeluaran silinder hidraulik, titik manis berada di antara 2.0 dan 8.0 inci OD dengan dinding antara 0.188 dan 0.500 inci.

Dimensi empayar yang biasa diisi termasuk:

• Dinding 1.5" OD x 0.120" — silinder ringan dan rod pemandu
• Dinding 2.0" OD x 0.250" — hidraulik pertanian dan padat
• Dinding 3.0" OD x 0.250" — silinder mudah alih jarak pertengahan
• Dinding 4.5" OD x 0.250" — peralatan pembinaan dan mengangkat
• Dinding 6.0" OD x 0.375" — silinder penekan industri berat
• Dinding 8.0" OD x 0.500" — ram hidraulik gerek besar

Panjang standard berjalan dari 17 hingga 24 kaki rawak, dengan pilihan potong ke panjang tersedia. Apabila reka bentuk memerlukan dimensi bukan katalog — 5.125" OD dengan dinding 0.312", contohnya — laluan biasanya melibatkan larian kuantiti kilang. Masa petunjuk saiz tersuai untuk purata tiub ST52.3 DOM 4 hingga 6 minggu , dan kuantiti pesanan minimum selalunya bermula sekitar 500 hingga 1,000 kg bergantung pada jadual kilang. Penambah kos untuk saiz bukan stok boleh menjadi ketara (20–30% melebihi harga saham), tetapi ia membawa padah apabila alternatif itu memaksa saiz standard yang lebih berat dan lebih mahal yang memerlukan stok pemesinan tambahan.

Dimensi metrik yang sejajar dengan ISO 4394 dan EN 10305-2 disokong sama. Saiz tiub DOM ST52.3 metrik biasa termasuk 50x5, 63x7, 80x8, 100x10 dan 125x12.5 mm. Dalam sesetengah rantaian bekalan, bahan itu ditandakan dwi-tanda sebagai E355 untuk memudahkan pematuhan dengan piawaian Eropah.

Cara Memilih Tiub DOM ST52.3 yang Tepat untuk Silinder Hidraulik

Memilih ketebalan dinding yang betul untuk tiub silinder hidraulik ialah latihan kejuruteraan yang mudah, namun terlalu banyak kedai masih bergantung pada "apa yang kami gunakan kali terakhir." Pengiraan yang berdisiplin menghalang kegagalan bencana dan pembaziran bahan yang tidak perlu.

Titik permulaan ialah formula Barlow, diubah suai untuk perkhidmatan silinder:

t = (P × ID) / (2 × S − P)

di mana:

• t = ketebalan dinding minimum (inci atau mm)
• P = tekanan operasi maksimum, termasuk pancang sementara
• ID = diameter lubang
• S = tegasan dibenarkan = kekuatan hasil / faktor keselamatan

Untuk tiub DOM ST52.3 dengan hasil 355 MPa (51,500 PSI), faktor keselamatan biasanya mengikut cadangan NFPA atau ISO. Hidraulik mudah alih biasanya menggunakan faktor 4:1 pada hasil , memberikan tekanan yang dibenarkan sebanyak 12,875 PSI. Silinder pegun industri kadangkala turun kepada 3:1, menaikkan tegasan yang dibenarkan kepada 17,167 PSI. Contoh praktikal menggambarkan perbezaan:

1. Tentukan parameter operasi: 4.0" ID, tekanan kerja 3,000 PSI, faktor keselamatan 4:1.
2. Kira tegasan yang dibenarkan: 51,500 / 4 = 12,875 PSI.
3. Palamkan ke dalam Barlow: t = (3,000 × 4.0) / (2 × 12,875 − 3,000) = 12,000 / (25,750 − 3,000) = 12,000 / 22,750 = 0.527 inci.
4. Bundarkan ke dinding standard seterusnya: 0.5625 inci, memberikan OD sebanyak 5.125 inci.

Jika faktor keselamatan 3:1 adalah wajar, dinding yang diperlukan turun kepada 0.354 inci — dan dinding 0.375 inci boleh digunakan, menjimatkan berat dan kos. Di sinilah hasil ST52.3 yang lebih tinggi membuahkan hasil: margin membolehkan pereka bentuk mengurangkan dinding tanpa melepasi ambang risiko.

Ketebalan dinding sahaja tidak menjamin kehidupan meterai. Kemasan permukaan dalaman tiub adalah sama penting. Tiub diasah atau SRB yang dihantar pada Ra ≤ 0.4 µm memanjangkan jangka hayat pengedap rod dan pengedap omboh secara mendadak berbanding ID DOM mentah pada Ra 1.6 µm. Apabila silinder beroperasi dalam persekitaran berdebu atau kitaran tinggi, pasangkan ST52.3 DOM dengan diasah dan tiub SRB kepada spesifikasi EN 10305-1 E355 H8 menghapuskan kehausan pecah masuk dan menyediakan filem pelinciran yang konsisten.

Tiub Honed & SRB – EN 10305-1 E355 H8 Ra0.4, Kemasan ID Cermin untuk Tong Silinder Hidraulik, Pembekal - Jiangsu Suao M

Suao ialah Pembekal China Tiub Honed & SRB – EN 10305-1 E355 H8 Ra0.4, Kemasan ID Cermin untuk Tong Silinder Hidraulik, Tiub Honed & SRB Tersuai – EN 10305-1 E355 H8 Ra0.4, Kemasan ID Cermin untuk Hidrau

Lihat Produk →

Pilihan Kemasan Permukaan untuk Tiub DOM ST52.3

Tiub DOM asas sering berfungsi sebagai pendahulu kepada operasi penamat nilai tambah. Memilih rawatan permukaan yang betul bergantung pada sama ada keutamaan adalah prestasi pengedap dalaman, rintangan kakisan luaran, atau kedua-duanya.

Secara dalaman, tiga proses yang dominan ialah mengasah, skiving dan roller burnishing (SRB), dan pemprosesan diameter dalam super-smooth (SSID). Secara luaran, phosphating, salutan pemendapan elektro (E-coat), dan penyaduran krom keras adalah yang paling biasa untuk tiub silinder hidraulik.

• Mengasah: Mengeluarkan 0.001–0.003 inci daripada ID menggunakan pelelas tetas silang. Menghasilkan tekstur permukaan penahan minyak yang sesuai untuk silinder hidraulik. Menambah kira-kira 1–2 minggu untuk memimpin masa dan 10–15% kepada kos.
• SRB (Skived & Roller Burnished): Dinginkan membentuk ID kepada kemasan cermin tanpa mengeluarkan bahan, mencapai Ra ≤ 0.2 µm. Permukaan yang lebih padat meningkatkan rintangan keletihan. Lazimnya ditentukan untuk silinder tekanan tinggi kitaran tinggi yang melebihi 5,000 PSI.

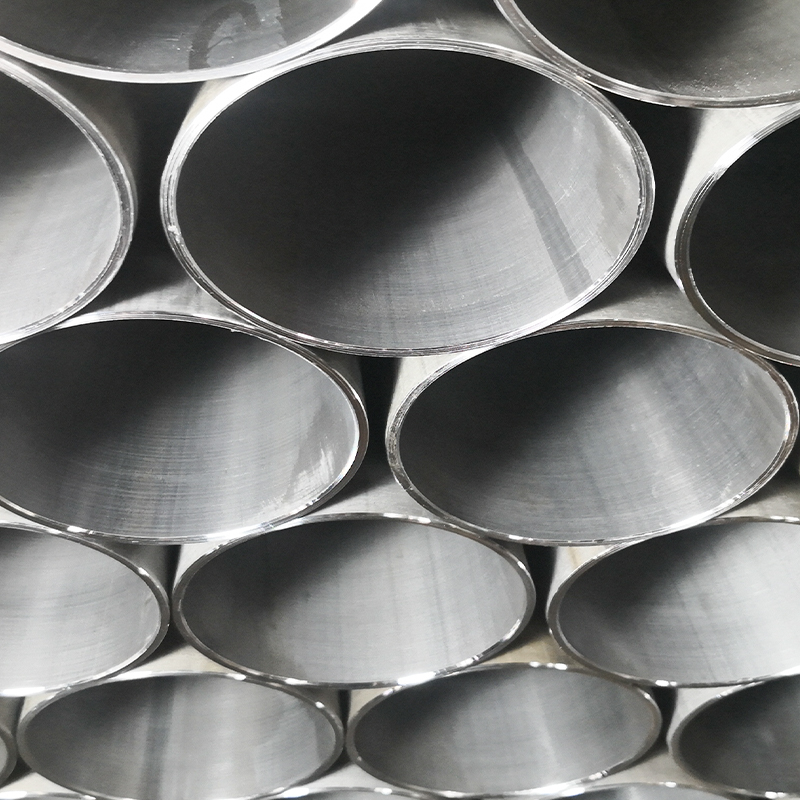

• SSID (Diameter Dalaman Sangat Licin): Proses lukisan sejuk yang dipertingkatkan yang mencapai Ra 0.3–0.6 µm terus dari bangku lukisan, kadangkala menghilangkan keperluan untuk mengasah sekunder pada silinder yang kurang kritikal. Kami sering mengesyorkan menilai tiub diameter dalam super licin (SSID). apabila kekangan kos menghalang pengasah berasingan.

Pengeluar Tiub Super Smooth Diameter Dalaman (SSID), Kilang China

Oleh kerana Pengeluar Tiub Diameter Dalaman Super Licin (SSID) China dan Kilang Tiub Diameter Dalaman Super Licin (SSID) Tersuai, Jiangsu Suao Metal Product Co., Ltd menawarkan Diameter Dalaman Super Licin Tersuai

Lihat Produk →

• Kemasan Luaran: Phosphating menyediakan tapak berliang untuk lekatan cat dan perlindungan kakisan lantai kedai yang sederhana. E-coat menambah lapisan epoksi seragam 15–25 µm untuk penyimpanan luar. Krom keras pada OD jarang diperlukan untuk tiub itu sendiri (lebih biasa pada rod), tetapi apabila dinyatakan, ia memerlukan penutupan ID yang berhati-hati.

Hubungan antara kemasan dan kos tiub akhir adalah tidak linear. Mengasah tiub ST52.3 lubang 4 inci mungkin menambah kuantiti volum $15–$25 setiap kaki, manakala pakej E-coat SRB penuh boleh meningkatkan harga setiap kaki sebanyak 40–60%. Memadankan penamat dengan kitaran tugas sebenar mengelakkan lebihan spesifikasi.

Aplikasi Biasa Tiub DOM ST52.3 dalam Kuasa Bendalir

Gabungan kekuatan, kelurusan dan ketekalan bahan tiub ST52.3 DOM menjadikannya sesuai semula jadi merentasi pelbagai industri di mana kuasa bendalir adalah daya motif pusat.

In pembuatan silinder hidraulik , tiub berfungsi sebagai tong — komponen tunggal terbesar yang mesti mengandungi tekanan tanpa belon dan memandu rod omboh dengan geseran yang minimum. Peralatan pembinaan, jentera pertanian, pengendalian sisa dan pengendalian bahan semuanya bergantung pada silinder DOM ST52.3 untuk prestasi yang boleh diramal di bawah beban kejutan.

Penyerap hentak automotif dan tiub tupang mewakili aplikasi volum tinggi di mana kelicinan ID tiub berkorelasi secara langsung dengan konsistensi redaman. Struktur DOM yang ditarik sejuk menahan rekahan keletihan pada jahitan kimpalan walaupun selepas berjuta-juta kitaran. Untuk sistem penggantungan separa aktif, toleransi yang lebih ketat pada kebulatan ID memastikan pengedap jalur omboh berfungsi merentasi suhu yang melampau.

Penggelek penghantar dan tiub takal gunakan produk DOM untuk kepekatannya — lubang luar pusat pada roller berkelajuan tinggi menyebabkan getaran, kegagalan galas dan bunyi. Gred ST52.3 boleh digantikan dengan 1026 di mana diameter penggelek adalah besar dan pesongan di bawah beban tali pinggang menjadi kebimbangan.

Aplikasi penghantaran kuasa mekanikal, seperti aci pemacu dan aci berongga , juga mendapat manfaat daripada keseimbangan kekuatan kilasan dan kebolehmesinan ST52.3 DOM. Apabila aci mesti menghantar tork yang tinggi dalam sampul yang dikekang, hasil yang lebih tinggi membolehkan dinding yang lebih nipis dan inersia putaran yang lebih rendah.

Di Mana Nak Beli Tiub ST52.3 DOM: Senarai Semak Kualiti & Pensijilan

Membeli tiub DOM ST52.3 melibatkan lebih daripada RFQ komoditi. Rantaian bekalan yang boleh dipercayai untuk tiub silinder hidraulik terletak pada tiga tiang: kebolehkesanan bahan, kedalaman stok dan keupayaan pemprosesan sekunder.

Sebelum membuat pesanan, sahkan perkara berikut:

• Pensijilan: Sijil ujian kilang (MTC) harus merujuk kepada ASTM A513 Type 5 untuk proses DOM dan penetapan gred ST52.3 atau E355. EN 10204 Jenis 3.1 ialah minimum; Jenis 3.2 dengan pemeriksaan pihak ketiga mungkin diperlukan untuk peralatan tekanan di bawah PED atau ASME.
• Keadaan Bahan: Sahkan bahawa tiub dibekalkan dalam keadaan anil-pelepasan tekanan (SRA). Tiub DOM bukan anil boleh mempamerkan ketidakstabilan dimensi semasa pemesinan atau kimpalan berikutnya.
• Keupayaan Cut-to-Length: Gergaji ketepatan dengan toleransi minimum burr dan panjang ±0.015 inci menjimatkan pemprosesan hiliran. Tanya sama ada chamfer pembekal berakhir untuk melindungi pengedap semasa pemasangan silinder.
• Kemasan Dalaman: Pembekal yang boleh menghantar kedua-dua tiub DOM mentah dan produk siap diasah/SRB mengurangkan risiko logistik dan menyediakan satu tanggungjawab untuk dimensi dan kualiti permukaan.
• Fleksibiliti Kelompok Kecil: Untuk prototaip atau kerja pembaikan, kuantiti pesanan minimum adalah penting. Tidak setiap projek memerlukan satu berkas penuh. Sahkan sama ada pembekal menyimpan panjang rawak pendek atau menawarkan potongan tepat dalam masa.

Pasaran tiub DOM ST52.3 adalah matang, tetapi masa utama masih turun naik dengan jadual kilang. Membina hubungan dengan pengedar yang membawa inventori berbilang bulan merentas diameter popular boleh melindungi barisan pengeluaran anda daripada gangguan rantaian bekalan.
