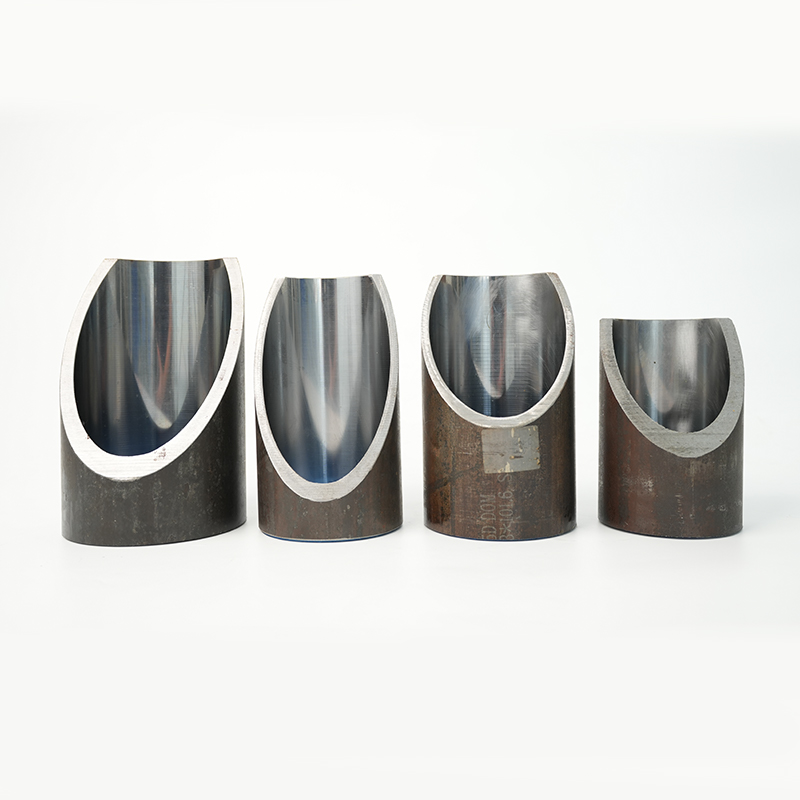

Tiub Honed and Skived & Roller Burnished (SRB) kami – ASTM A519 ialah paip keluli lancar (CDS) yang dilukis sejuk ketepatan yang diproses untuk mencapai kemasan diameter dalam seperti cermin. Dengan toleransi sehingga H8 dan kekasaran permukaan serendah Ra 0.4 μm, tiub ini sesuai untuk tong silinder hidraulik yang memerlukan geseran rendah, hayat pengedap yang panjang dan rintangan haus yang tinggi.
Direka bentuk untuk pasaran Amerika Utara dan antarabangsa yang mengikut piawaian ASTM, tiub ini digunakan secara meluas dalam pembinaan, perindustrian, pertanian dan sistem hidraulik automotif.
Gred Keluli Biasa
·ST52 – kekuatan mekanikal, kebolehmesinan dan kebolehkimpalan yang baik
·20MnV6 – keluli aloi mikro untuk rintangan haus dan keliatan yang tinggi
·27SiMn – keluli aloi berkekuatan tinggi untuk silinder hidraulik tugas berat
·Gred lain tersedia atas permintaan (ASTM A519 1020, 1026, DOM)
Saiz Biasa (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63.5 mm × 6 mm (ID Ø51.5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12.5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Saiz Imperial (tiub DOM berasaskan inci) tersedia atas permintaan.
Spesifikasi Teknikal
·Standard: Tiub ASTM A519 Jenis 5 / DOM
·Keadaan: Dilukis Sejuk Lancar, Diasah atau SRB
· Toleransi ID: H8 (atau lebih ketat atas permintaan)
· Kemasan Permukaan: Ra ≤ 0.4 μm (diasah), Ra ≤ 0.2 μm (SRB)
· Kelurusan: ≤ 0.3 mm/m
·Kebulatan: ≤ 0.03 mm
Proses Pengilangan
1. Pengeluaran Tiub Lancar ASTM A519 – menindik dan bergolek panas
2. Lukisan Sejuk Atas Mandrel (DOM) – meningkatkan ketepatan dimensi dan sifat mekanikal
3. Rawatan Haba / Normalisasi – memastikan kestabilan struktur dalaman
4. Mengasah – kemasan kasar yang tepat untuk mencapai ID yang licin
5. Skiving & Roller Burnishing (SRB) – kemasan cermin pilihan untuk Ra ultra rendah
6. Pemeriksaan – pemeriksaan dimensi, kelurusan, kebulatan dan kemasan permukaan
Ciri & Faedah Utama
·ID ultra licin untuk pengedap dan omboh tahan lama
·Ketepatan dimensi tinggi (H8) untuk pemasangan silinder yang boleh dipercayai
·Terdapat dalam kedua-dua kemasan yang diasah dan SRB
·Penyelesaian kos efektif untuk silinder hidraulik tekanan sederhana hingga tinggi
·Serasi dengan standard metrik dan imperial
Aplikasi
· Silinder hidraulik dalam pembinaan, pertanian dan jentera perindustrian
· Tong silinder pneumatik
· Peralatan mengangkat tugas berat
· Mesin akhbar dan automasi industri
