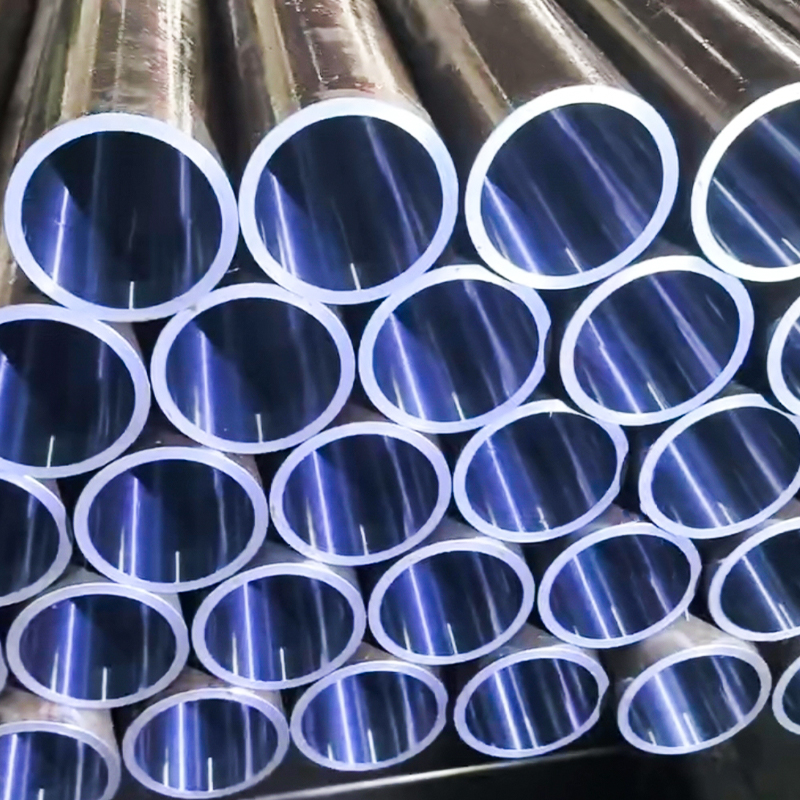

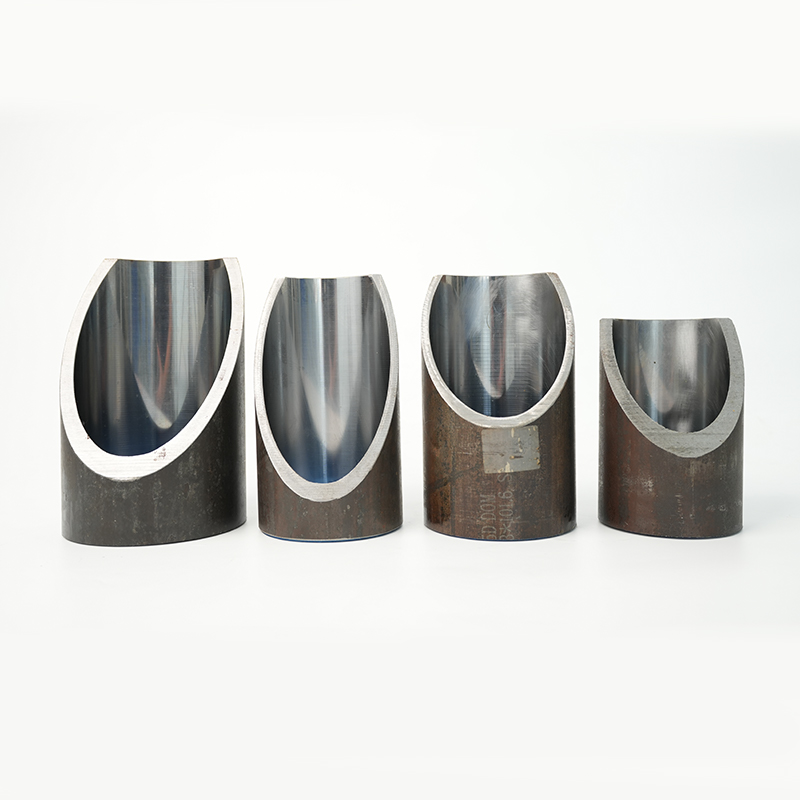

Tiub Honed and Skived & Roller Burnished (SRB) kami dihasilkan daripada EN 10305-1 E355 tiub keluli lancar yang dilukis sejuk dan ketepatan yang diproses untuk mencapai kelicinan permukaan yang luar biasa (Ra ≤ 0.4 μm) dan toleransi yang ketat (H8). Dengan kemasan silinder dalaman seperti cermin, reka bentuk silinder yang rendah seperti cermin, untuk tiub ini direka bentuk khusus untuk kelancaran permukaan yang luar biasa (Ra ≤ 0.4 μm). hayat pengedap yang panjang, dan rintangan haus yang tinggi adalah penting.
Gred Keluli Biasa
· EN 10305-1 E355 (standard)
· ST52.3 (setara DIN)
· 20MnV6 (gred alternatif untuk pemesinan)
· ASTM A519 1020 / 1026 (pilihan)
Saiz Biasa (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63.5 mm × 6 mm (ID Ø51.5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12.5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Saiz Imperial (berasaskan inci) juga tersedia atas permintaan.
Spesifikasi Teknikal
·Standard: EN 10305-1, Toleransi ISO H8
·Keadaan: Cold Drawn Honed atau SRB
· Toleransi Bore: H8 (atau lebih ketat atas permintaan)
· Kekasaran Permukaan: Ra ≤ 0.4 μm (diasah) / Ra ≤ 0.2 μm (SRB)
· Kelurusan: ≤ 0.3 mm/m
·Kebulatan: ≤ 0.03 mm
Proses Pengilangan
1. Pengeluaran Cold Drawn Seamless Tube (E355).
2. Rawatan Haba (Normalisasi / Melegakan Tekanan)
3. Boring Kasar (jika perlu)
4. Mengasah → kemasan kasar terkawal untuk Ra ≤ 0.4 μm
5. Skiving & Roller Burnishing (alternatif pilihan) → kemasan ID cermin Ra ≤ 0.2 μm
6. Pemeriksaan Akhir → pemeriksaan kebulatan, kelurusan, toleransi, kekasaran
Ciri & Faedah Utama
· Tong silinder sedia untuk dipasang → menjimatkan masa pemesinan
· Kemasan lubang ultra licin → jangka hayat pengedap dan omboh yang lebih lama
·Ketepatan dimensi yang sangat baik (H8) → sesuai untuk silinder hidraulik
·Terdapat dalam kedua-dua kemasan yang diasah dan SRB
·Mengurangkan kos penyelenggaraan dengan meminimumkan kehausan
Aplikasi
· Tong silinder hidraulik (jentera pembinaan, peralatan pertanian)
· Silinder pneumatik
· Sistem mengangkat tugas berat
·Mesin tekan dan hidraulik industri
