EN 10305-2 Tiub Aci Pemacu Dikimpal Ketepatan – E355, E235, E420, E275 (Ø60 x 3.5 mm & 50–219 mm)

Dapatkan Sebut Harga Sekarang

Gambaran keseluruhan

Pandu projek anda ke hadapan dengan EN 10305-2 Precision Welded Drive Shaft Tubing kami dalam gred E355, E235, E420 dan E275. Tersedia dalam saiz daripada Ø50 hingga 219 mm (1.969–8.622 inci) diameter luar (OD) dan 1 hingga 5 mm (0.039–0.197 inci) ketebalan dinding (WT), termasuk tiub Ø60 x 3.5 mm (2.362 x 0.138 inci) yang teguh, yang teguh untuk menyampaikan prestasi tinggi-panjangan tiub ini. penghantaran kuasa industri. Direka untuk pemindahan tork yang cekap, ia memastikan ketahanan dalam aci pemacu untuk kereta, trak dan jentera berat, dengan penggunaan sekunder yang minimum dalam silinder dan penggelek.

Mengapa Memilih Tiub Aci Pemacu Kami?

· Prestasi Kekuatan Tinggi: Gred E355, E235, E420 dan E275 menawarkan kekuatan hasil sehingga 470 N/mm², sesuai untuk tiub aci pemacu automotif dan penghantaran kuasa industri.
· Toleransi Ketepatan: Toleransi yang ketat (cth., Ø60 mm/2.362 inci OD ±0.15%, 3.5 mm/0.138 inci WT ±10%) memastikan penyepaduan lancar ke dalam pemasangan aci pemacu.
· Ketahanan Keletihan Unggul: Proses kimpalan ditarik sejuk (CDW) meningkatkan ketahanan, meminimumkan haus dalam persekitaran tork tinggi.
· Kemasan Permukaan Licin: Permukaan yang bersih dan seragam mengurangkan geseran, meningkatkan prestasi aci pemacu dan umur panjang.
·Saiz Standard Global: Saiz biasa seperti Ø60 x 3.5 mm (2.362 x 0.138 inci) dan Ø180 x 3 mm (7.087 x 0.118 inci), dalam lingkungan Ø50–219 mm, memenuhi keperluan automotif dan industri.
· Kebolehpercayaan Kos Berkesan: Keluli karbon berkualiti tinggi memberikan prestasi terbaik pada kos yang kompetitif.

Proses Pembuatan

Tiub aci pemacu dikimpal ketepatan EN 10305-2 kami direka untuk kecemerlangan:

1. Dikimpal Ditarik Sejuk (CDW): Jalur keluli dikimpal dan ditarik sejuk untuk mencapai dimensi yang tepat (cth., Ø60 x 3.5 mm/2.362 x 0.138 inci), meningkatkan kekuatan dan kualiti permukaan untuk tiub dikimpal ketepatan.
2. Rawatan Haba: Keadaan menormalkan ( N) atau ditarik sejuk ( C, LC) mengoptimumkan sifat mekanikal untuk penghantaran tork.
3. Kemasan Permukaan: Permukaan licin, bersih, selalunya disapu minyak atau fosfat, memastikan rintangan kakisan dan kemudahan pemasangan.
4. Ujian Kualiti: Pemeriksaan dimensi, ujian tegangan dan ujian tidak merosakkan (cth., arus pusar) memastikan pematuhan dengan piawaian EN 10305-2.
Proses ini memberikan tiub kimpalan berkekuatan tinggi yang dioptimumkan untuk aplikasi aci pemacu.

Gred Bahan

Tiub aci pemacu kami tersedia dalam gred E355, E235, E420 dan E275, setiap satu disesuaikan untuk penghantaran kuasa:

Perbandingan Komposisi Kimia (% Maks melainkan dinyatakan)

Gred	Karbon (C)	Silikon (Si)	Mangan (Mn)	Fosforus (P)	Sulfur (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0.16–0.22	0.50	1.70	0.025	0.020

Nota: E420 mungkin termasuk unsur mengaloi (cth., Nb, V, Ti) sehingga 0.12% jumlah.

Perbandingan Sifat Mekanikal (Cold-Drawn, C)

Gred	Kekuatan Hasil (N/mm², min)	Kekuatan Tegangan (N/mm²)	Pemanjangan (%, min)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Nota: Hartanah adalah untuk keadaan ditarik sejuk ( C), sesuai untuk aci pemacu. Keadaan lain (cth., N, LC) berbeza dalam kekuatan atau kemuluran.

Syarat Penghantaran

· Ditarik Sejuk ( C): Kekuatan dan ketepatan maksimum, sesuai untuk tiub aci pemacu automotif (cth., Ø60 x 3.5 mm).
·Sejuk-Sejuk dan Menghilangkan Tekanan ( LC): Kebolehbentukan dipertingkatkan untuk komponen aci pemacu yang memerlukan pemprosesan selanjutnya.
·Dinormalkan (N): Dirawat haba untuk sifat seragam, sesuai untuk aci pemacu standard.
·Sebagai-Dikimpal ( W): Pilihan kos efektif untuk aci pemacu yang kurang menuntut.

Penerangan Gred

·E235: Keluli karbon rendah dengan kebolehkimpalan yang sangat baik, sesuai untuk aci pemacu kos efektif dalam kenderaan ringan.
·E275: Kekuatan dan kebolehbentukan yang seimbang, sesuai untuk aci pemacu tugas sederhana dalam aplikasi automotif.
·E355 : Kekuatan yang lebih tinggi untuk menuntut aci pemacu dalam kereta dan trak, menawarkan rintangan keletihan yang unggul.
·E420: Keluli berkekuatan tinggi dengan keliatan yang dipertingkatkan, sesuai untuk aci pemacu tugas berat dalam jentera perindustrian.

Spesifikasi

Standard: EN 10305-2 (Tiub Kepersisan Kimpalan Sejuk Dikimpal)

Julat Saiz:

·Diameter Luar (OD): Ø50–219 mm (1.969–8.622 inci)
·Ketebalan Dinding (WT): 1–5 mm (0.039–0.197 inci)
·Panjang: Rawak (1,000–12,000 mm / 3.3–40 kaki) atau potongan tersuai
Saiz Biasa untuk Aci Pemacu (OD x WT, metrik):

· Ø60 x 3.5 mm (2.362 x 0.138 inci, aci pemacu automotif tugas sederhana)
· Ø76 x 3 mm (2.992 x 0.118 inci, aci pemacu industri automotif dan ringan)
· Ø89 x 4 mm (3.504 x 0.157 inci, aci pemacu kenderaan tugas berat)
· Ø114 x 4.5 mm (4.488 x 0.177 inci, aci pemacu jentera industri)
· Ø168 x 5 mm (6.614 x 0.197 inci, aplikasi industri tork tinggi)
· Ø180 x 3 mm (7.087 x 0.118 inci, aci pemacu kenderaan industri dan komersial tugas berat)
Toleransi (setiap EN 10305-2):

·OD (≤80 mm): ±0.15%; (>80–219 mm): ±0.20%
·WT: ±10%
·Panjang: ±3 mm untuk panjang potongan
·Keadaan Penghantaran: Ditarik Sejuk ( C), Ditarik Sejuk dan Dilepaskan Tekanan ( LC), Dinormalisasi ( N), Dikimpal Sebagai ( W)
·Keadaan Permukaan: Licin, bersih, atau bersalut (berminyak/fosfat) untuk rintangan kakisan dan memudahkan pemasangan.

Aplikasi

Tiub ketepatan EN 10305-2 E355, E235, E420 dan E275 kami (cth., Ø60 x 3.5 mm/2.362 x 0.138 inci) direka untuk:

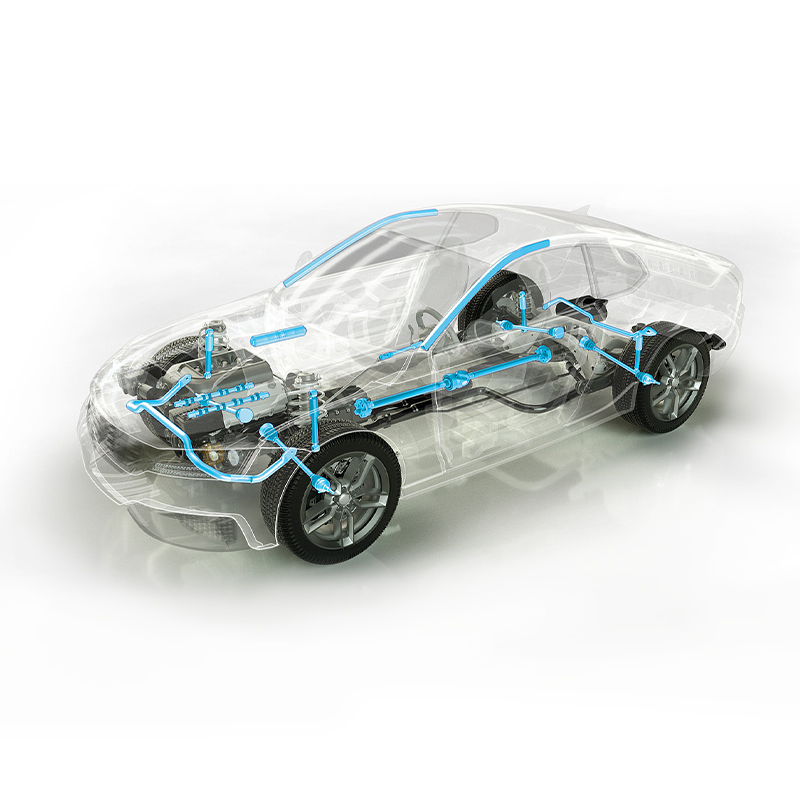

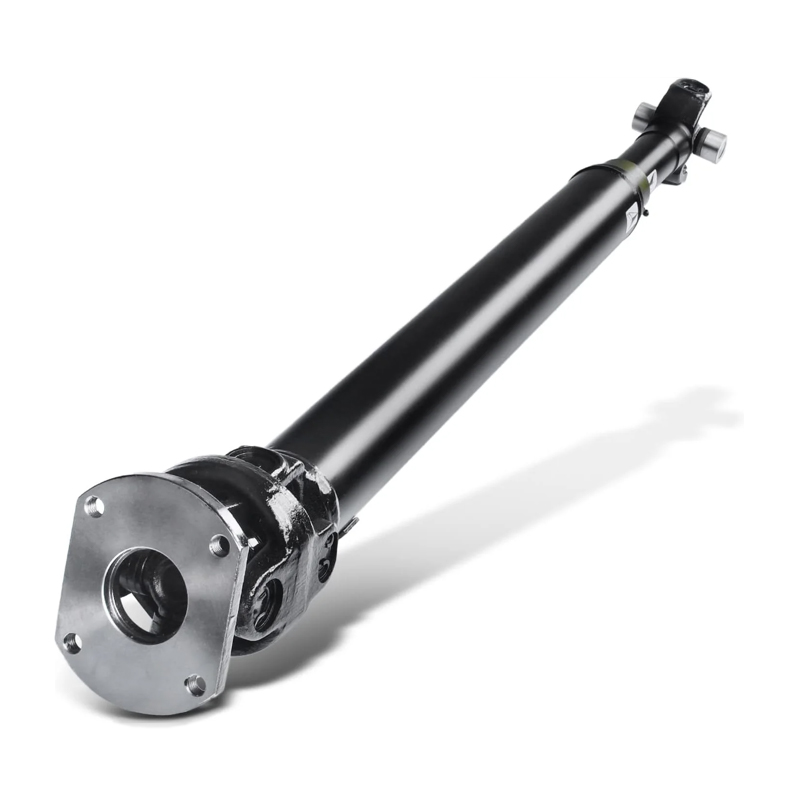

Aci Pemacu: Tiub berprestasi tinggi untuk aci pemacu automotif (kereta, trak Ø60 x 3.5 mm, Ø89 x 4 mm) dan industri (jentera dengan Ø114 x 4.5 mm, Ø180 x 3 mm). Gred E355 dan E420 memastikan penghantaran tork yang mantap untuk tiub ketepatan untuk OEM automotif; E235 dan E275 sesuai dengan aplikasi tugas ringan.
Aplikasi Sekunder (penggunaan terhad):

·Silinder hidraulik/pneumatik (E355, E420 untuk tekanan tinggi; E235, E275 untuk standard).
·Penggelek penghantar (E235, E275 untuk standard; E355 untuk tugas berat).
·Komponen automotif (E355, E420).

Jaminan Kualiti

Semua tiub E355, E235, E420 dan E275 mematuhi piawaian EN 10305-2. Sijil ujian setiap DIN EN 10204 3.1 mengesahkan komposisi kimia, sifat mekanikal dan ketepatan dimensi. Ujian arus pusar, ujian merata dan pemeriksaan permukaan memastikan prestasi terbaik untuk tiub penghantaran kuasa industri.

Dorong Projek Anda ke Hadapan

·Disesuaikan untuk Aci Pemacu: Saiz biasa seperti Ø60 x 3.5 mm (2.362 x 0.138 inci) dan Ø180 x 3 mm (7.087 x 0.118 inci), dengan keadaan ditarik sejuk, mengoptimumkan prestasi untuk penghantaran kuasa.
·Pematuhan Piawaian Global: EN 10305-2 memastikan kebolehpercayaan dan kualiti untuk pasaran seluruh dunia.
·Bekalan Fleksibel: Saiz standard yang disimpan dan pilihan yang boleh disesuaikan untuk keperluan aci pemacu anda.
· Bimbingan Pakar: Pasukan kami membantu anda memilih gred dan saiz yang sempurna untuk kecekapan maksimum.

Pesan sekarang untuk meningkatkan prestasi aci pemacu anda dengan EN 10305-2 Precision Welded Tubing. Minta sebut harga di hongli-jy@126.com atau lawati hltube.com untuk meneroka rangkaian penuh tiub ketepatan kami!
