Gambaran keseluruhan

Maksimumkan penghantaran tork dengan ASTM A513 (dikimpal/DOM) dan ASTM A519 (lancar) Precision Drive Shaft Tiub kami dalam gred 1026, 1020, 1015 dan 4130. Tersedia dalam saiz dari 2.000 hingga 8.625 inci diameter luar (OD) dan 0.0 inci, termasuk ketebalan dinding luar (OD) dan 0.0 inci. saiz kunci seperti 7.000 x 0.120 inci (177.8 x 3 mm) dan 3.000 x 0.120 inci (76.2 x 3 mm), tiub berkekuatan tinggi ini memberikan prestasi luar biasa untuk penghantaran kuasa automotif dan industri. Direka kejuruteraan untuk galas beban dinamik, ia memastikan ketahanan dalam aci pemacu untuk kereta, trak dan jentera berat, dengan penggunaan sekunder yang minimum dalam silinder dan penggelek.

Mengapa Memilih Tiub Aci Pemacu Kami?

· Prestasi Kekuatan Tinggi: Gred 1026, 1020, 1015 dan 4130 menawarkan kekuatan tegangan sehingga 621 N/mm², sesuai untuk tiub aci pemacu automotif dan aplikasi lancar tork tinggi.
· Toleransi Ketepatan: Toleransi yang ketat (cth., 3.000 inci/76.2 mm OD ±0.005 inci, 0.120 inci/3 mm WT ±10%) memastikan penyepaduan lancar ke dalam pemasangan aci pemacu.
· Ketahanan Keletihan Unggul: Tiub ASTM A513 DOM dan tiub mekanikal lancar A519 meningkatkan ketahanan untuk galas beban dinamik.
· Kemasan Permukaan Licin: Permukaan yang bersih dan seragam mengurangkan geseran, meningkatkan prestasi aci pemacu dan umur panjang.
·Saiz Standard Industri: Saiz biasa seperti 7.000 x 0.120 inci, 3.000 x 0.120 inci dan 2.500 x 0.120 inci, dalam 2–8.625 inci OD, memenuhi keperluan automotif dan perindustrian.
· Kebolehpercayaan Kos Berkesan: Tiub aci pemacu keluli karbon dan aloi memberikan prestasi terbaik pada kos yang kompetitif.

ASTM A513 DOM 1020 Tiub untuk Galas Beban Dinamik

Tiub ASTM A513 DOM 1020 kami dalam 3 x 0.120 inci (76.2 x 3 mm) direka khusus untuk galas beban dinamik dalam aci pemacu automotif dan industri. Ditarik sejuk di atas mandrel, tiub dikimpal berkekuatan tinggi ini menawarkan:

· Kekuatan Seimbang: Gred 1020 memberikan kekuatan hasil minimum 379 N/mm², sesuai untuk aci pemacu tugas sederhana dalam kereta dan trak ringan.
· Peningkatan Ketahanan Keletihan: Proses DOM kerja sejuk memastikan ketahanan di bawah beban kitaran tinggi, sesuai untuk kenderaan dan jentera berprestasi.
· Dimensi Ketepatan: 3.000 inci OD ±0.005 inci dan 0.120 inci WT ±10% menjamin pemasangan lancar.
·Aplikasi: Sesuai untuk aci pemacu automotif (cth., kereta penumpang, trak ringan) dan peralatan industri yang memerlukan transmisi tork yang teguh di bawah beban dinamik.
· Kecekapan Kos: Menawarkan prestasi yang boleh dipercayai pada harga yang kompetitif untuk aplikasi tork tinggi.

Proses Pembuatan

Tiub aci pemacu berkekuatan tinggi ASTM A513/A519 kami direka untuk ketepatan dan ketahanan:

1. Kimpalan Rintangan Elektrik (RW, A513): Jalur keluli dikimpal dan ditarik sejuk di atas mandrel (DOM) untuk mencapai dimensi yang tepat (cth., 3.000 x 0.120 inci/76.2 x 3 mm), meningkatkan kekuatan untuk tiub dikimpal ketepatan.
2. Pemprosesan Lancar (A519): Tiub digulung panas atau ditebuk, kemudian ditarik sejuk untuk kekuatan unggul, sesuai untuk tiub penghantaran tork yang lancar.
3. Rawatan Haba: Menormalkan, melegakan tekanan atau penyepuhlindapan mengoptimumkan sifat mekanikal untuk galas beban dinamik.
4. Kemasan Permukaan: Permukaan licin, bersih, selalunya disapu minyak atau fosfat, memastikan rintangan kakisan dan kemudahan pemasangan.
5. Ujian Kualiti: Pemeriksaan dimensi, ujian tegangan dan ujian tidak merosakkan (cth., arus pusar untuk A513, ultrasonik untuk A519) memastikan pematuhan dengan piawaian ASTM.

Proses ini menyampaikan tiub aci pemacu keluli karbon dan tiub aci pemacu keluli aloi yang dioptimumkan untuk aplikasi automotif dan perindustrian.

Gred Bahan

Tiub aci pemacu kami tersedia dalam gred 1026, 1020, 1015 (A513/A519) dan 4130 (A519), setiap satu dioptimumkan untuk penghantaran kuasa:

Perbandingan Komposisi Kimia (% Maks melainkan dinyatakan)

Gred	Karbon (C)	Mangan (Mn)	Fosforus (P)	Sulfur (S)	Chromium (Cr)	Molibdenum (Mo)
1015	0.13–0.18	0.30–0.60	0.040	0.050	-	-
1020	0.18–0.23	0.30–0.60	0.040	0.050	-	-
1026	0.22–0.28	0.60–0.90	0.040	0.050	-	-
4130	0.28–0.33	0.40–0.60	0.040	0.040	0.80–1.10	0.15–0.25

Nota: Kandungan silikon biasanya 0.15–0.35% untuk 4130, tidak dinyatakan untuk yang lain melainkan dialoi.

Perbandingan Sifat Mekanikal (DOM untuk A513, Cold-Drawn untuk A519)

Gred	Kekuatan Tegangan (N/mm², min)	Kekuatan Hasil (N/mm², min)	Pemanjangan (%, min)
1015	414	345	15
1020	448	379	12
1026	517	448	10
4130	621	552	10

Nota: Hartanah adalah untuk keadaan ditarik sejuk A513 DOM atau A519, sesuai untuk aci pemacu. Keadaan lain (cth., dikimpal sebagai, dinormalkan) berbeza dalam kekuatan atau kemuluran.

Syarat Penghantaran

·Dawn Over Mandrel (DOM, A513): Tiub yang dikimpal ditarik sejuk untuk kekuatan maksimum, sesuai untuk aci pemacu automotif (cth., 3.000 x 0.120 inci).
· Ditarik Sejuk (A519): Tiub lancar ditarik sejuk untuk kekuatan unggul, sesuai untuk aci pemacu industri tork tinggi.
·Sebagai-Dikimpal (A513): Tiub kimpalan yang menjimatkan kos untuk aci pemacu yang kurang menuntut.
·Dinormalkan (N): Dirawat haba untuk sifat seragam, sesuai untuk aci pemacu standard.
·Menghilangkan Tekanan (SR): Meningkatkan kemuluran untuk komponen aci pemacu yang memerlukan kimpalan.
·Anil (A): Memaksimumkan kebolehbentukan untuk aplikasi aci bukan pemacu.

Penerangan Gred

·1015 (A513/A519): Keluli karbon rendah dengan kebolehkimpalan yang sangat baik, sesuai untuk aci pemacu kos efektif dalam kenderaan ringan.
·1020 (A513/A519): Kekuatan dan kebolehbentukan seimbang, sesuai untuk aci pemacu tugas sederhana dalam aplikasi automotif dan industri, terutamanya dalam 3 x 0.120 inci untuk beban dinamik.
·1026 (A513/A519): Keluli karbon lebih tinggi dengan kekuatan unggul, sesuai untuk aci pemacu yang menuntut dalam kereta dan trak.
·4130 (A519): Keluli aloi rendah dengan kekuatan tinggi, sesuai untuk aci pemacu lancar tugas berat dalam kenderaan dan jentera berprestasi.

Spesifikasi

Piawaian: ASTM A513 (Dikimpal/DOM), ASTM A519 (Lancar)
Julat Saiz:
·Diameter Luar (OD): 2.000–8.625 inci (50.8–219.1 mm)
·Ketebalan Dinding (WT): 0.065–0.250 inci (1.65–6.35 mm)
·Panjang: Rawak (3.3–40 kaki / 1,000–12,000 mm) atau potongan tersuai
Saiz Biasa untuk Aci Pemacu (OD x WT, imperial):
·1.750 x 0.095 inci (44.5 x 2.4 mm, aci pemacu automotif ringan)
·2.000 x 0.120 inci (50.8 x 3 mm, aci pemacu automotif kecil hingga sederhana)
·2.375 x 0.120 inci (60.3 x 3 mm, aci pemacu automotif tugas sederhana)
·2.500 x 0.120 inci (63.5 x 3 mm, automotif jarak pertengahan dan aci pemacu industri ringan)
·3.000 x 0.120 inci (76.2 x 3 mm, aci pemacu automotif untuk beban dinamik)
·3.000 x 0.083 inci (76.2 x 2.1 mm, aci pemacu industri automotif dan ringan)
·3.500 x 0.134 inci (88.9 x 3.4 mm, aci pemacu kenderaan tugas berat)
·4.000 x 0.156 inci (101.6 x 4 mm, aci pemacu kenderaan perindustrian sederhana dan berat)
·4.500 x 0.188 inci (114.3 x 4.8 mm, aci pemacu jentera perindustrian)
·5.000 x 0.188 inci (127 x 4.8 mm, aci pemacu industri tugas berat)
·6.625 x 0.188 inci (168.3 x 4.8 mm, aplikasi industri tork tinggi)
·7.000 x 0.120 inci (177.8 x 3 mm, aci pemacu kenderaan industri dan komersial tugas berat)
Toleransi (setiap ASTM A513/A519):
·OD (2.000–3.000 inci): ±0.005 inci; (>3.000–8.625 inci): ±0.25%
·WT: ±10%
·Panjang: ±0.118 inci (±3 mm) untuk panjang potongan
Syarat Penghantaran:
·DOM (A513): Ketepatan tinggi untuk aci pemacu yang dikimpal.
·Cold-Drawn (A519): Kekuatan unggul untuk aci pemacu lancar.
·Sebagai Dikimpal (A513), Dinormalisasi ( N), Dilepaskan Tekanan ( SR), Disepuh ( A).
·Keadaan Permukaan: Licin, bersih, atau bersalut (berminyak/fosfat) untuk rintangan kakisan dan memudahkan pemasangan.

Aplikasi

Tiub ketepatan ASTM A513/A519 1026, 1020, 1015 dan 4130 kami (cth., 3.000 x 0.120 inci/76.2 x 3 mm, 7.000 x 0.120 inci) direka untuk:

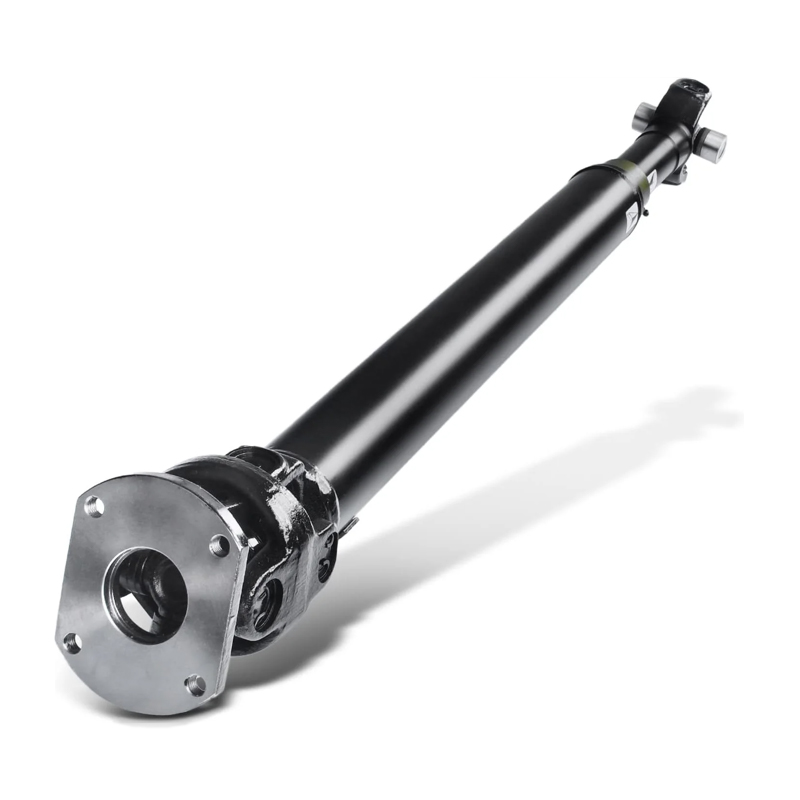

Aci Pemacu: Tiub berprestasi tinggi untuk aci pemacu automotif (kereta, trak 3.000 x 0.120 inci, 2.375 x 0.120 inci) dan industri (jentera dengan 4.500 x 0.188 inci, 7.000 x 0.120 inci). Gred 1026 dan 4130 (DOM/dilukis sejuk) memastikan penghantaran tork yang mantap; 1020 (cth., 3 x 0.120 inci) cemerlang dalam aplikasi beban dinamik; 1015 sesuai untuk kegunaan ringan.
Aplikasi Sekunder (penggunaan terhad):
·Silinder hidraulik/pneumatik (1026, 4130 untuk tekanan tinggi; 1015, 1020 untuk standard).
·Penggelek penghantar (1015, 1020 untuk standard; 1026 untuk tugas berat).
·Komponen automotif (1026, 4130).

Jaminan Kualiti
Semua tiub 1026, 1020, 1015 dan 4130 mematuhi piawaian ASTM A513/A519. Sijil ujian setiap DIN EN 10204 3.1 mengesahkan komposisi kimia, sifat mekanikal dan ketepatan dimensi. Ujian arus pusar (A513) dan ultrasonik (A519), serta pemeriksaan merata dan permukaan, memastikan prestasi terbaik untuk tiub galas beban dinamik.

Dorong Projek Anda ke Hadapan

·Disesuaikan untuk Aci Pemacu: Saiz seperti 3.000 x 0.120 inci (76.2 x 3 mm) untuk beban dinamik dan 7.000 x 0.120 inci, dengan keadaan DOM/dilukis sejuk, optimumkan penghantaran kuasa.
· Piawaian Peneraju Industri: Pematuhan ASTM A513/A519 memastikan kebolehpercayaan dan kualiti.
·Bekalan Fleksibel: Saiz standard yang disimpan dan pilihan yang boleh disesuaikan untuk keperluan aci pemacu anda.
· Bimbingan Pakar: Pasukan kami membantu anda memilih gred dan saiz yang sempurna untuk kecekapan maksimum.

Pesan sekarang untuk mengoptimumkan prestasi aci pemacu anda dengan ASTM A513/A519 Precision Tubing. Minta sebut harga di hongli-jy@126.com atau lawati hltube.com untuk meneroka rangkaian penuh tiub ketepatan kami!
