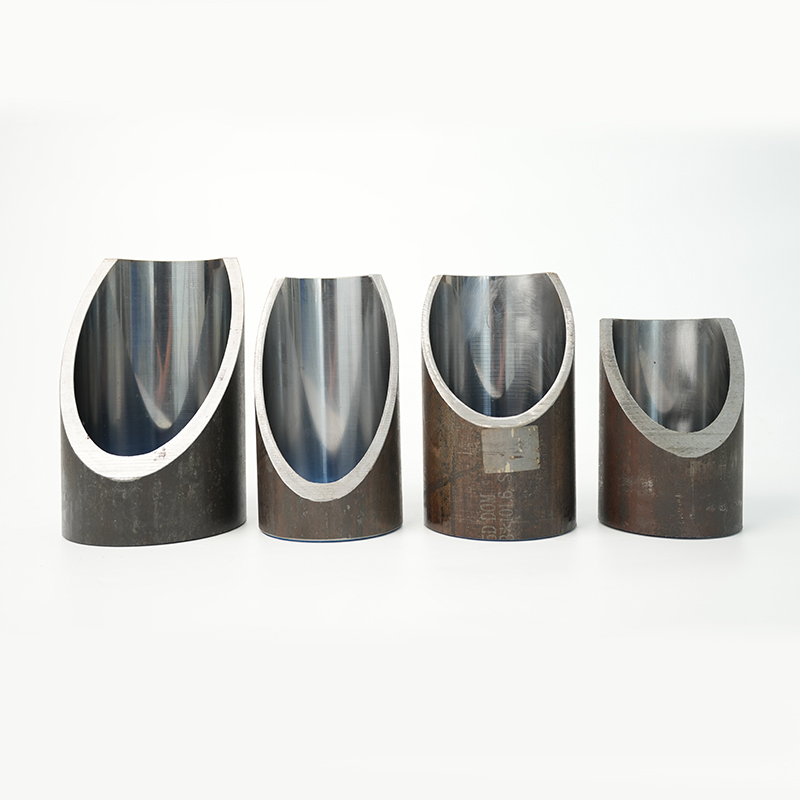

Tiub Diasah & SRB – ASTM A513 ST52 / SAE 1026, Dikimpal (CDW), Kemasan ID Cermin untuk Tong Silinder Hidraulik

ASTM A513 Cold Drawn Welded (CDW) Honed & SRB Tiub kami adalah ketepatan-

Tiub ini menggabungkan keberkesanan kos tiub yang dikimpal dengan kemasan ketepatan tinggi, memberikan:

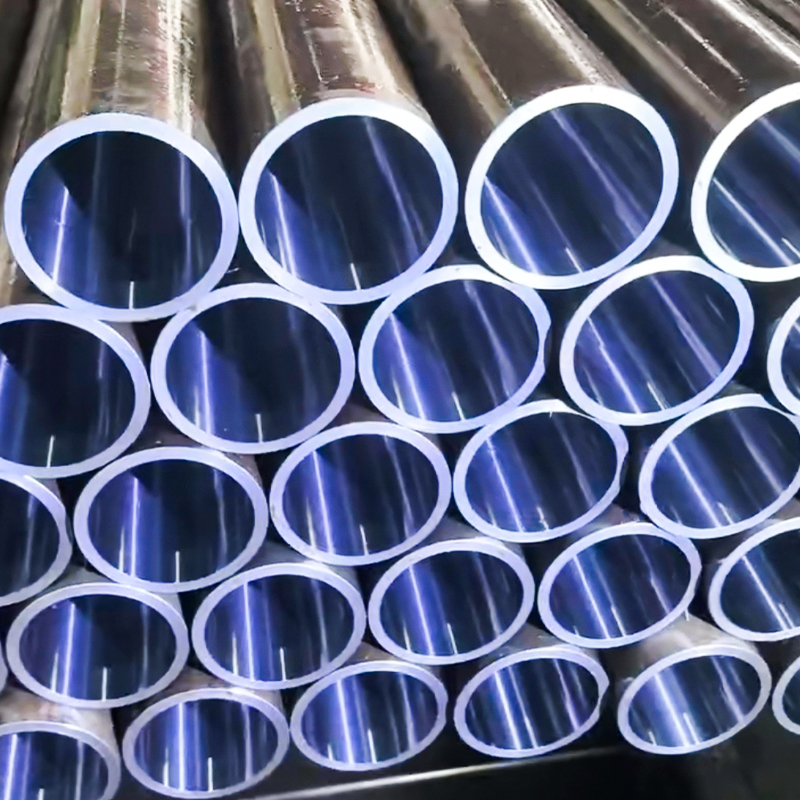

·Lubang dalaman seperti cermin (Ra ≤ 0.4 μm untuk diasah, Ra ≤ 0.2 μm untuk SRB)
· Toleransi dimensi yang ketat (H8)
·Kelurusan yang sangat baik untuk perjalanan omboh yang boleh dipercayai

Sesuai untuk silinder hidraulik tekanan sederhana, mesin perindustrian, automotif dan aplikasi pertanian di mana kemasan gerek berkualiti tinggi diperlukan tetapi tiub lancar tidak diperlukan.

Gred Keluli Biasa

·ST52 (ASTM A513 Type 5 DOM bersamaan)
·SAE 1026 (tiub DOM keluli karbon)
·Pilihan: 1020 atau 1025 bergantung pada keperluan mekanikal

Saiz Biasa (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63.5 mm × 6.35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Saiz metrik dan imperial tersuai tersedia atas permintaan.

Spesifikasi Teknikal

·Standard: ASTM A513, Tiub DOM Jenis 5, Dikimpal (CDW)
·Keadaan: Cold Drawn Honed / SRB
· Toleransi ID: H8 (atau lebih ketat atas permintaan)
· Kemasan Permukaan: Ra ≤ 0.4 μm (diasah) / Ra ≤ 0.2 μm (SRB)
· Kelurusan: ≤ 0.3 mm/m
·Kebulatan: ≤ 0.03 mm

Proses Pembuatan

1. Pengeluaran Tiub Dikimpal – ERW daripada keluli jalur berkualiti tinggi
2. Lukisan Sejuk Atas Mandrel (DOM) – meningkatkan ketepatan dimensi dan sifat mekanikal
3. Rawatan Haba / Normalisasi – meningkatkan integriti kimpalan
4. Mengasah – kemasan kasar yang tepat untuk Ra ≤ 0.4 μm
5. Skiving & Roller Burnishing (SRB) – kemasan ID cermin pilihan Ra ≤ 0.2 μm
6. Pemeriksaan – pemeriksaan dimensi, kelurusan, kebulatan dan kekasaran permukaan

Ciri & Faedah Utama

·Alternatif kos efektif kepada tiub lancar untuk silinder tekanan sederhana
· Toleransi H8 berketepatan tinggi untuk pemasangan yang boleh dipercayai
· Kemasan lubang seperti cermin untuk jangka hayat pengedap dan omboh
·Terdapat dalam kemasan diasah atau SRB
·Saiz metrik dan imperial dibekalkan

Aplikasi

·Silinder hidraulik untuk pembinaan dan jentera pertanian
· Tong silinder pneumatik
· Peralatan pengendalian bahan dan mengangkat
·Tekan hidraulik industri
·Sistem hidraulik jentera automotif dan mudah alih
