Gambaran keseluruhan

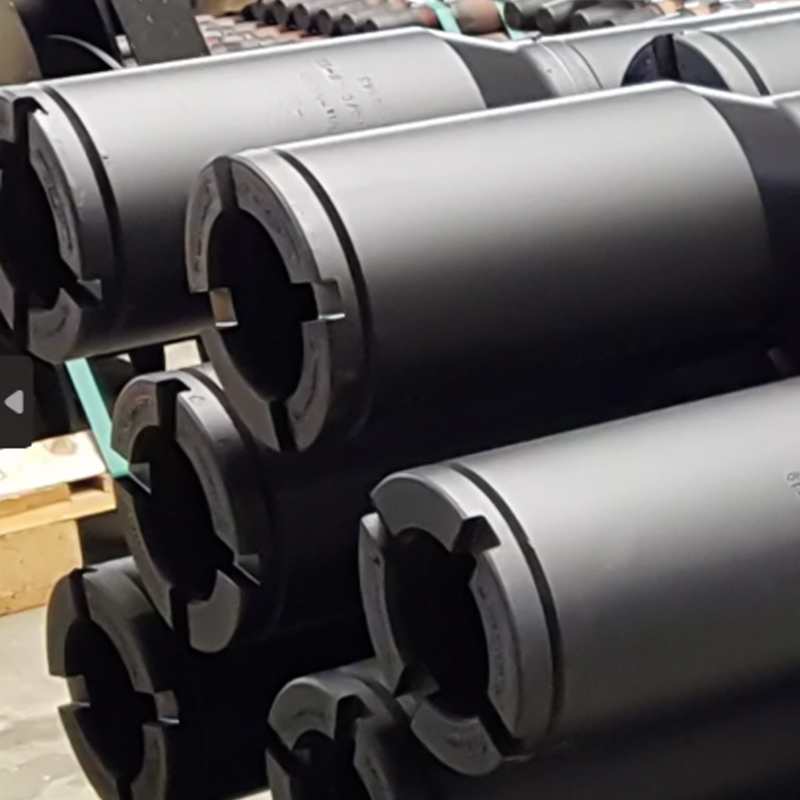

Kuasakan operasi penggerudian geoteknikal anda dengan Paip Gerudi Geoteknikal ASTM A519 Gred 4130 kami. Tersedia dalam saiz dari Ø60.3 hingga 114.3 mm (2.375–4.5 in) diameter luar (OD) dan 4 hingga 12.7 mm (0.157–0.5 in) ketebalan dinding (WT), termasuk standard industri Ø89 mm x 6 mm (3.504 in x 0.236 in) kebolehhantaran paip, keluli tahan lama atau kebolehhantar luar ini. ketepatan untuk pensampelan tanah dalam aplikasi telaga alam sekitar, geoteknikal dan air bawah tanah. Direka kejuruteraan untuk penggerudian perkusif dan berputar, mereka memastikan prestasi yang boleh dipercayai dalam keadaan tanah yang mencabar, dengan penggunaan sekunder yang minimum dalam aplikasi struktur.

Mengapa Memilih Paip Gerudi Geoteknikal Kami?

·Kelurusan Luar Biasa： Kelurusan dalam 0.1mm/meter, mengekalkan ketepatan penggerudian dan mengurangkan sisihan lubang gerudi.
· Sifat Mekanikal yang Diperbaiki – Kekuatan hasil yang lebih tinggi dan rintangan keletihan berbanding paip gelek panas.
· Toleransi Dimensi Ketat : OD yang konsisten, ketebalan dinding dan kesesuaian benang. (cth., Ø89 mm/3.504 dalam OD ±0.1mm, 6 mm/0.236 dalam WT ±3%) memastikan keserasian dengan pelantar geoteknik.
·Permukaan Dalaman & Luaran yang licin – Geseran yang lebih rendah, penyingkiran tanah/cecair lebih mudah.
· Dipanjangkan Hayat Perkhidmatan – Tahan haus, kerosakan benang, dan kegagalan keletihan.
·Saiz Standard Global: Saiz seperti Ø89 mm x 6 mm (3.504 in x 0.236 in) dan Ø76.1 mm x 6 mm (3 in x 0.236 in) memenuhi keperluan industri untuk pensampelan tanah.
· Prestasi Serbaguna: Dioptimumkan untuk Geoprobe® DT45 dan pelantar yang serupa, memastikan pensampelan teras yang cekap.

Gred Keluli Biasa untuk Paip Gerudi Geoteknik

Paip gerudi ASTM A519 Gred 4130 kami dilengkapi dengan gred lain untuk memenuhi keperluan geoteknikal yang pelbagai:

·ASTM A519 4130 (45#): Keluli aloi berkekuatan tinggi (kekuatan hasil: ~520 N/mm², kekuatan tegangan: ~690 N/mm²) untuk pensampelan tanah dalam tanah bercampur (cth., Ø89 mm x 6 mm / 3.504 in x 0.236 in).
·ASTM A519 4140: Kekuatan yang lebih tinggi (kekuatan hasil: ~655 N/mm², kekuatan tegangan: ~862 N/mm²) untuk pensampelan tanah yang lebih dalam atau lebih keras (cth., Ø101.6 mm x 8 mm / 4 in x 0.315 in).
· ASTM A519 4340: Kekuatan ultra tinggi (kekuatan hasil: ~710 N/mm², kekuatan tegangan: ~930 N/mm²) untuk keadaan geoteknik yang melampau (cth., Ø114.3 mm x 10 mm / 4.5 in x 0.394 in).
·API 5DP E75: Gred paip gerudi standard (kekuatan hasil: ~517 N/mm², kekuatan tegangan: ~689 N/mm²) untuk penggerudian telaga geoteknik dan air (cth., Ø76.1 mm x 6 mm / 3 in x 0.236 in).
·API 5DP X95: Kekuatan dipertingkatkan (kekuatan hasil: ~655 N/mm², kekuatan tegangan: ~724 N/mm²) untuk menuntut pensampelan tanah (cth., Ø89 mm x 6 mm / 3.504 in x 0.236 in).
·API 5DP G105: Kekuatan tinggi (kekuatan hasil: ~724 N/mm², kekuatan tegangan: ~793 N/mm²) untuk penggerudian geoteknikal dalam (cth., Ø101.6 mm x 8 mm / 4 in x 0.315 in).
·API 5DP S135: Kekuatan premium (kekuatan hasil: ~931 N/mm², kekuatan tegangan: ~1000 N/mm²) untuk keadaan melampau (cth., Ø114.3 mm x 10 mm / 4.5 in x 0.394 in).
·AISI 304 (EN 1.4301): Keluli tahan karat untuk penggerudian kalis kakisan dalam tanah yang tercemar (cth., Ø89 mm x 6 mm / 3.504 in x 0.236 in).

Gred ini memastikan fleksibiliti untuk pensampelan tanah, pemasangan telaga air bawah tanah dan ujian geoteknik, selaras dengan piawaian seperti API 5DP dan GB/T 699.

Proses Pembuatan

1. Pemilihan Bahan Mentah – Bilet premium (45#, AISI 1045, 4130, 4140) diuji untuk ketulenan dan konsistensi.
2. Pembentukan Panas – Bilet digulung panas atau ditempa ke dalam tiub berongga.
3. Lukisan Sejuk – Tiub dilukis sejuk melalui acuan ketepatan untuk memperhalusi ketepatan dimensi, kebulatan dan kelurusan.
4. Rawatan Haba – Pelindapkejutan pembajaan untuk mengimbangi kekuatan, keliatan dan rintangan keletihan.
5. Meluruskan – Mesin pelurus berbilang gulung dan hidraulik termaju memastikan paip mencapai toleransi kelurusan yang sangat ketat, mengurangkan sisihan penggerudian.
6. Pemesinan CNC – Hujung dipusing dan disediakan untuk benang.
7. Menjalin benang – Benang Q™ (atau R/T/API) dipotong dengan pelarik CNC untuk memastikan pemindahan tork yang boleh dipercayai.
8. Rawatan Permukaan – Oksida hitam, phosphating, galvanizing, atau salutan khusus pelanggan.
9. Pemeriksaan & Pengujian – Pemeriksaan dimensi, pemeriksaan kelurusan, ujian ultrasonik, ujian kekerasan dan tolok benang.

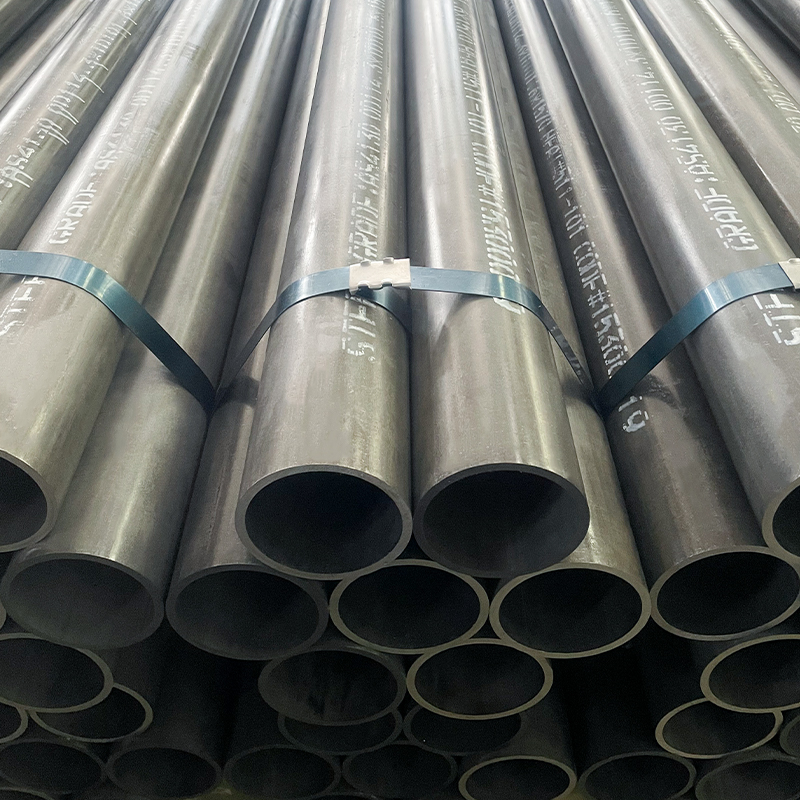

10. Pembungkusan – Paip dipasang dengan pelindung benang dan diikat dengan selamat.

Proses ini menyampaikan paip gerudi berprestasi tinggi untuk pensampelan tanah yang boleh dipercayai.

Spesifikasi Bahan

Gred: ASTM A519 Gred 4130 (bersamaan dengan GB/T 699 45#), dengan pilihan untuk 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Komposisi Kimia (Gred 4130, % melainkan dinyatakan):
·Karbon (C): 0.28–0.33
·Mangan (Mn): 0.40–0.60
·Fosforus (P): 0.035 maks
·Sulfur (S): 0.040 maks
·Kromium (Cr): 0.80–1.10
·Molibdenum (Mo): 0.15–0.25
Sifat Mekanikal (Gred 4130, Dipadamkan dan Dibajakan):
·Kekuatan Hasil: ~520 N/mm²
·Kekuatan Tegangan: ~690 N/mm²
·Pemanjangan: 15% (min)

Julat Saiz:

·Diameter Luar (OD): Ø60.3–114.3 mm (2.375–4.5 in)
·Ketebalan Dinding (WT) : 4–12.7 mm (0.157–0.5 in)
·Panjang: R1 (6.1–7.6 m / 20–25 kaki), R2 (8.5–10 m / 28–33 kaki), R3 (11.6–13.7 m / 38–45 kaki), atau potongan tersuai

Saiz Biasa untuk Paip Gerudi Geoteknikal (OD x WT):
·Ø60.3 mm x 6 mm (2.375 in x 0.236 in, pensampelan tanah ringan)
·Ø76.1 mm x 6 mm (3 in x 0.236 in, pensampelan tanah standard)
·Ø89 mm x 6 mm (3.504 in x 0.236 in, pensampelan tanah standard)
·Ø101.6 mm x 8 mm (4 in x 0.315 in, pensampelan tanah lebih dalam)
·Ø114.3 mm x 10 mm (4.5 in x 0.394 in, penggerudian geoteknikal tugas berat)

Toleransi (setiap ASTM A519):
·OD: ±0.05 mm untuk Ø60.3–100 mm; ±0.1 mm untuk >100–114.3 mm
·WT: ±3%
·Panjang: ±50 mm untuk panjang potongan
·Syarat Penghantaran: Dipadamkan dan Dipanaskan, Dinormalisasi
· Keadaan Permukaan: Oksida hitam, bersalut fosfat atau khusus pelanggan
· Benang Sambungan: NC26, NC31, NC38, NC40 atau tersuai

Aplikasi
ASTM A519 Gred 4130 dan paip gerudi lain kami (cth., Ø89 mm x 6 mm / 3.504 in x 0.236 in) direka untuk:
Pensampelan Tanah Geoteknikal, Penyiasatan Tapak, Penggerudian Geoteknikal: Paip gerudi berprestasi tinggi untuk:
1. Ujian Alam Sekitar: Analisis tanah untuk pencemaran (4130, AISI 304, Ø89 mm x 6 mm).
2. Penyiasatan Geoteknik: Ujian penembusan standard (SPT), pensampelan teras (4130, 4140, Ø76.1 mm x 6 mm).
3. Telaga Air Tanah: Pemasangan telaga pemantauan (API 5DP E75, X95, Ø101.6 mm x 8 mm).
4. Penyelidikan Dinamik: Pensampelan percussive dalam tanah bercampur (4130, G105, Ø89 mm x 6 mm).
5. Penilaian tapak kejuruteraan awam
6. Analisis kestabilan asas dan tanah
7. Aplikasi Sekunder (penggunaan terhad):
·Sokongan struktur berskala kecil (cth., ASTM A519 4140).
·Selongsong sementara untuk penggerudian cetek (AISI 304).

Untuk aplikasi tugas ringan, terokai tiub ASTM A513 Gred 1010 kami untuk penggelek penghantar.

Jaminan Kualiti

Semua paip Gred 4130, 4140, API 5DP dan lain-lain mematuhi ASTM A519, API 5DP atau piawaian yang berkaitan. Sijil ujian setiap DIN EN 10204 3.1 mengesahkan komposisi kimia, sifat mekanikal dan ketepatan dimensi. Ujian ultrasonik, ujian kekerasan dan pemeriksaan benang memastikan prestasi terbaik untuk penggerudian geoteknikal.

Tingkatkan Kecekapan Pensampelan Tanah Anda

·Dibina untuk Tanah yang Tegar: Saiz seperti Ø89 mm x 6 mm (3.504 in x 0.236 in) dan Ø101.6 mm x 8 mm, dengan gred 4130 hingga S135, memastikan ketahanan dan ketepatan.
·Pematuhan Piawaian Global: Pilihan ASTM A519, API 5DP dan GB/T 699 memenuhi keperluan geoteknikal di seluruh dunia.
·Bekalan Fleksibel: Saiz standard yang disimpan dan panjang boleh disesuaikan untuk pelantar penggerudian anda.
· Bimbingan Pakar: Pasukan kami membantu anda memilih gred dan saiz yang ideal untuk pensampelan tanah yang cekap.
