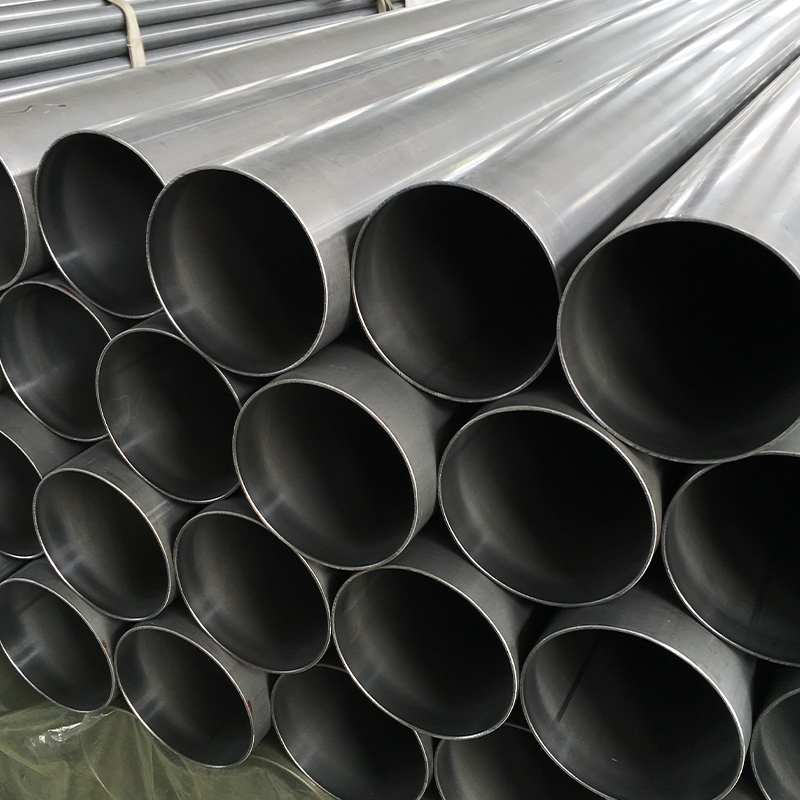

Tiub Dikimpal Dikimpal Dilukis Sejuk Diameter Besar – Ø100×1mm Tiub Dinding Nipis Ketepatan untuk Aplikasi Struktur RinganSpesifikasi Produk
Tiub Dikimpal Dikimpal Dilukis Sejuk Diameter Besar – Ø100×1mm Tiub Dinding Nipis Ketepatan untuk Aplikasi Struktur RinganSpesifikasi Produk
| Parameter | Spesifikasi | Toleransi |
| Diameter Luar (OD) | 100mm (±0.15mm) | DIN 2393 h9 |
| Ketebalan Dinding | 1.0mm (±0.05mm) | DIN 2393 ±5% |
| Panjang | 1-7m (tersuai sehingga 12m) | Kelurusan ≤0.5mm/m |
| Gred Bahan | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Kemasan Permukaan | Lancar (Ra ≤1.2μm) | Pilihan digilap |
Julat & Spesifikasi Saiz Diperluaskan
| OD (mm) | Ketebalan Dinding (mm) | Panjang Standard | Toleransi | MOQ |
| 50-80 | 0.8-1.5 | 2-7m | ±0.10mm | 200kg |
| 82-120 | 1.0-2.0 | 2-7m | ±0.15mm | 150kg |
| 121-180 | 1.2-3.0 | 2-7m | ±0.20mm | 100kg |
| 182-250 | 1.5-4.0 | 2-6m | ±0.25mm | 50kg |
| 251-299 | 2.0-5.0 | 2-6m | ±0.30mm | 30kg |
Nota Utama:
· Semua saiz tersedia dalam ST37-2, ST52-3, E355
· Panjang tersuai sehingga 12m (kelurusan ≤1mm/m)
· Toleransi khas tersedia (±0.05mm dinding, ±0.03mm OD)
Kelebihan Daya Saing
| Parameter | Tiub Kami | Piawaian Industri | Tiub Lancar |
| Toleransi OD | ±0.1mm | ±0.30mm | ±0.50mm |
| Variasi Dinding | ±2% | ±10% | ±8% |
| Masa Utama | 2-3 minggu | 4-6 minggu | 6-8 minggu |
Faedah Utama
· 40% Pengurangan Berat berbanding tiub dinding standard
· Sedia-Kimpal – Bersih, permukaan bebas oksida (Sa 2.5)
· Kebolehkesanan Kelompok – Pensijilan EN 10204 3.1 penuh
Penyelesaian Pembungkusan
| taip | Kapasiti | Ciri-ciri Khas |
| Rak VMI | 200 tiub | Penjejakan RFID, penghantaran JIT |
| Kotak Anti-Hancur | 50 tiub | Kelembapan dikawal |
| Pek Eko | 100 tiub | Tali PET boleh kitar semula |
Proses Pengeluaran
1. Pemilihan Bahan
·Jalur keluli gulung sejuk (EN 10139) dengan kimia terkawal
·Permukaan yang dibersihkan ultrasonik (standard Sa 2.5)
2. Kimpalan Ketepatan
·Kimpalan aruhan frekuensi tinggi (400kHz)
· Penyepuhlindapan jahitan dalam talian untuk struktur butiran seragam
3. Lukisan Sejuk
· Proses lukisan 3 peringkat dengan pengurangan 18%.
·Sokongan mandrel khas untuk integriti dinding nipis
4. Kawalan Kualiti
·100% ujian arus pusar (EN 10246-1)
·Sukatan mikrometer laser (±0.02mm)
·Ujian hidrostatik (pilihan, sehingga 150bar)
Perbandingan Teknikal
| Ciri | Tiub Ø100×1mm kami | Tiub CDW Standard |
| Konsistensi Dinding | ±0.03mm | ±0.10mm |
| Ovaliti | ≤0.1% OD | ≤0.3% OD |
| Kekuatan Hasil | 20% lebih tinggi | Standard |
| Kekasaran Permukaan | Ra 0.8-1.2μm | Ra 1.5-2.5μm |
Kelebihan Utama
· Penjimatan Berat: 30% lebih ringan daripada tiub konvensional
· Kesesuaian Ketepatan: Sesuai untuk pemasangan teleskop
· Kos Berkesan: 15-20% lebih murah daripada alternatif yang lancar
· Sedia untuk Digunakan: Tiada pemesinan sekunder diperlukan
Aplikasi Biasa
· Komponen aeroangkasa (struktur bukan kritikal)
· Bingkai peralatan perubatan
· Sistem pemasangan panel solar
· Seni bina paparan pameran
· Saluran lengan robotik
Pilihan Pembungkusan
| taip | Kuantiti setiap Himpunan | Perlindungan |
| Peti Kayu | 50 tiub | Pembalut kalis air |
| Pek Jalur Keluli | 100 tiub | Pengawal tepi |
| Rak VMI tersuai | 200 tiub | RFID ditandakan |
Hubungi Pakar Dinding Nipis Kami:
·[Butang] Minta Sampel Percuma (panjang 2m)
·[Butang] Dapatkan Harga MOQ
Suao adalah pengeluar profesional tiub keluli ditarik sejuk berketepatan tinggi, tiub hidraulik, dan tiub struktur mekanikal, yang menggabungkan R&D, pengeluaran, pemeriksaan, dan jualan global. Kami mengendalikan dua kemudahan pengeluaran utama yang meliputi lebih 36,000 meter persegi, dengan lebih 200 pekerja dan pengeluaran tahunan melebihi 50,000 tan, membekalkan pelanggan di seluruh pasaran perindustrian utama dunia. Sebagai Pembekal Tiub keluli CDW Diameter Besar Dinding Nipis Ø100*1, keupayaan pembuatan bersepadu kami termasuk penarikan sejuk, rawatan haba, pelurusan, penamat, pemotongan, pemuka, dan rawatan permukaan. Ini disokong oleh pelbagai peralatan canggih untuk ujian tanpa musnah, analisis kimia, dan pemantauan dimensi dalam talian—memastikan setiap tiub memenuhi piawaian kualiti yang ketat. Kami melabur secara berterusan dalam automasi dan sistem pembuatan pintar untuk membolehkan pengeluaran yang fleksibel, campuran tinggi, dan volum rendah. Tersuai Tiub keluli CDW Diameter Besar Dinding Nipis Ø100*1. Produk kami digunakan secara meluas dalam jentera pembinaan, sistem hidraulik, alat ganti automotif, tenaga angin, pembinaan kapal, kereta api, dan sektor minyak & gas. Diperakui mengikut piawaian ISO 9001, ISO 14001, CE, dan RoHS, Hongli lebih daripada sekadar pengeluar—kami adalah rakan kongsi jangka panjang yang dipercayai untuk pelanggan perindustrian global.
