DOM Tubing untuk Automotif: Panduan Lengkap untuk Kekuatan, Ketepatan & Aplikasi

Apakah DOM Tubing? Proses Pembuatan Diterangkan

DOM tidak menerangkan gred keluli. Ia adalah singkatan kepada Drawn Over Mandrel, proses penamat sejuk sekunder yang mengubah tiub dikimpal rintangan elektrik (ERW) kepada produk dengan toleransi yang lebih ketat, kekuatan yang lebih tinggi dan permukaan yang lebih licin. Bahan asas biasanya keluli karbon 1020 atau 1026, tetapi langkah lukisan tambahan membuat perbezaan antara tiub dikimpal komoditi dan produk mekanikal ketepatan.

Proses bermula dengan gegelung keluli celah yang dibentuk sejuk menjadi bentuk bulat dan dikimpal menggunakan ERW frekuensi tinggi. Sejurus selepas kimpalan, denyar luaran dikeluarkan. Tiub kemudian melalui penyepuhlindapan untuk melembutkan struktur, diikuti dengan penjerukan untuk membersihkan permukaan. Seterusnya, satu hujung ditunjuk supaya ia boleh digenggam, dan tiub ditarik melalui dadu manakala mandrel tetap mengawal diameter dalaman. Tindakan lukisan tunggal ini mengurangkan diameter, menipiskan dinding, meningkatkan ketumpukan, dan menapis kemasan permukaan ke tahap yang tidak boleh dicapai dengan mengimpal sahaja. Berbilang hantaran seri boleh digunakan untuk spesifikasi yang lebih ketat. Peringkat akhir termasuk meluruskan, memotong dan ujian tidak merosakkan—selalunya arus pusar atau ultrasonik—untuk mengesahkan integriti kimpalan dan ketepatan dimensi.

Hasilnya ialah tiub dengan ketepatan dimensi ±0.005 in pada OD dan keseragaman dinding dalam ±5%. Kebolehulangan itulah sebabnya jurutera penggantungan, pembina casis dan pengeluar silinder hidraulik secara konsisten memilih DOM berbanding ERW standard. Tidak seperti tiub lancar, DOM bermula dengan jalur yang dikimpal, tetapi proses lukisan secara berkesan menghomogenkan zon kimpalan, menghasilkan sifat mekanikal yang hampir tidak dapat dibezakan daripada lancar dalam banyak aplikasi—sambil mengekalkan kos yang kompetitif.

Sifat Mekanikal Utama Tiub DOM untuk Kegunaan Automotif

Aplikasi automotif menuntut kekuatan, pemanjangan dan keliatan yang boleh diramal. Tiub DOM menyampaikan ketiga-tiganya, dengan kekuatan tegangan biasa antara 440 MPa dan 520 MPa dan kekuatan hasil sekitar 370–450 MPa bergantung pada gred dan rawatan haba. Pemanjangan membujur biasanya jatuh antara 15% dan 25%, kritikal untuk struktur menyerap tenaga seperti sangkar guling dan rasuk pencerobohan.

Membandingkan DOM dengan ERW standard mendedahkan jurang prestasi yang bermakna. Proses lukisan sejuk meningkatkan kekuatan hasil sebanyak 15–25% berbanding tiub yang dikimpal dan meningkatkan kekerasan permukaan sambil mengekalkan kebolehmesinan yang baik. Jadual di bawah mengukur perbezaan ini berbanding jenis tiub lain yang sering dipertimbangkan dalam reka bentuk automotif.

Nombor-nombor tersebut menggambarkan mengapa badan-badan yang memberi sekatan untuk siri perlumbaan hampir secara universal menolak ERW standard untuk struktur utama. Pada masa yang sama, DOM menyediakan jalan tengah yang kos efektif antara tiub dikimpal asas dan perbelanjaan 4130 kromoly. Untuk kebanyakan pautan penggantungan dan subbingkai casis, 1026 DOM mencapai titik manis: cukup kuat untuk menahan keletihan, cukup boleh dibentuk untuk membenarkan lenturan tanpa retak, dan mudah dikimpal dengan kedua-dua proses TIG dan MIG.

5 Aplikasi Automotif Teratas DOM Tubing

Tiub DOM muncul merentasi kenderaan dari bumbung ke bawah ke peredam. Setiap aplikasi mengeksploitasi gabungan kekuatan tertentu, ketepatan dimensi dan kualiti permukaan.

• Sangkar gulung dan sel keselamatan — Peraturan NHRA dan FIA selalunya menetapkan ketebalan dinding minimum dan kekuatan tegangan untuk tiub sangkar. DOM dalam 1.625 dalam × 0.120 dalam atau 1.75 dalam × 0.095 dalam dinding adalah perkara biasa. Kekuatan hasil melebihi 350 MPa memastikan penyerapan tenaga tanpa kegagalan rapuh.
• Lengan kawalan penggantungan dan pautan — Rintangan keletihan kitaran tinggi penting di sini. Ketebalan dinding seragam DOM mengurangkan kenaikan tekanan berbanding ERW standard. Saiz biasa berjulat dari 1.0–1.5 dalam OD dengan 0.095–0.188 dalam dinding, selalunya dalam gred 1026.
• Lajur stereng dan aci — Kelurusan dan kehabisan yang rendah adalah penting. Kawalan OD dan ID rapat DOM mengurangkan pemesinan selepas kimpalan. Tiub aci pemacu ketepatan juga boleh melayani aci perantaraan stereng di mana getaran dan bunyi mesti diminimumkan.

Tiub Aci Pemacu Ketepatan ASTM A513/A519 – 1026, 1020, 1015, 4130 (7 x 0.120 inci & 2–8.625 inci), Pembekal - Ji

Suao ialah Pembekal China Tiub Aci Pemacu Ketepatan ASTM A513/A519 – 1026, 1020, 1015, 4130 (7 x 0.120 inci & 2–8.625 inci), Tiub Aci Pemacu Ketepatan ASTM A513/A519 Tersuai – 10206 – 10206

Lihat Produk →

• Subframe casis dan anggota silang — Ketepatan dimensi memudahkan kimpalan lekapan dan pemasangan robot. Ketebalan dinding 1.5–3.0 mm adalah tipikal, dengan toleransi H8/H9 pada OD untuk sambungan tekan muat.
• Peredam dan silinder hidraulik — Kemasan permukaan dalam DOM, biasanya Ra ≤ 0.8 μm seperti yang dilukis, boleh diperhalusi lagi untuk prestasi pengedap, seperti yang diterokai dalam bahagian seterusnya.

Terutama, aplikasi ini berkongsi permintaan yang sama: kebolehulangan. Jig casis menjangkakan dimensi tiub yang sama setiap kali, sama seperti silinder hidraulik menjangkakan gerek yang konsisten. DOM memberikan konsistensi lot-to-lot, itulah sebabnya program automotif volum dan kedai perlumbaan volum rendah kedua-duanya bergantung padanya.

Tiub DOM dalam Silinder Hidraulik: Mengapa Kemasan Permukaan Penting

Di luar kerangka struktur, tiub DOM memainkan peranan senyap tetapi penting dalam sistem hidraulik automotif—penyerap hentakan, rak stereng dan silinder lif untuk trak dan treler. Dalam komponen ini, diameter dalam menjadi lubang kerja. Sebarang kekasaran mempercepatkan haus pengedap dan menyebabkan kebocoran bendalir. Proses lukisan sejuk yang wujud dalam pengeluaran DOM menjana kekasaran permukaan Ra 0.4–0.8 μm tanpa mengasah tambahan, berkat tindakan membakar mandrel.

Untuk tiub dalam penyerap hentakan, nilai Ra di bawah 0.4 μm selalunya ditentukan untuk memaksimumkan hayat pengedap dan mengurangkan lekatan. Walaupun mengasah lubang dalam boleh mencapai ini pada ERW standard, proses itu menambah masa dan kos. DOM menyediakan laluan yang lebih langsung: permukaan yang dilukis sudah hampir dengan sasaran, jadi satu pas pengasah penamat atau pun penggelek boleh membawanya mengikut spesifikasi. kami tiub hidraulik lancar yang ditarik sejuk penawaran memenuhi toleransi lubang H9 dan Ra ≤ 0.4 μm, secara langsung menangani keperluan ini.

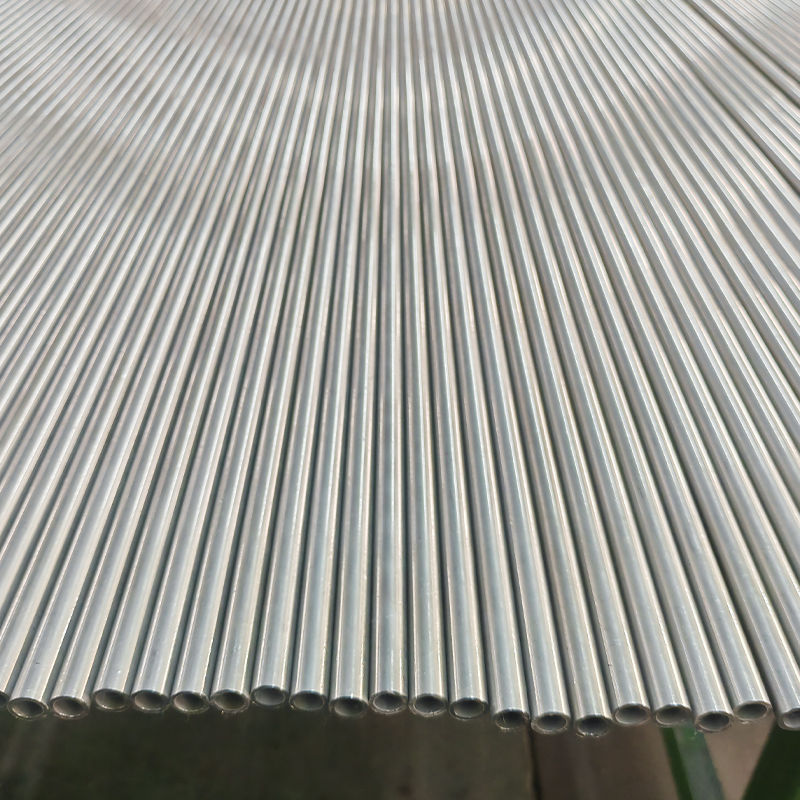

Pengeluar Tiub Hidraulik Lancar Dingin, Kilang China

Memandangkan Pengeluar Tiub Hidraulik Lancar Lancar Sejuk China dan Kilang Tiub Hidraulik Lancar Lancar Sejuk Tersuai, Jiangsu Suao Metal Product Co., Ltd menawarkan Tubi Hidraulik Lancar Lancar Sejuk Tersuai

Lihat Produk →

Pertimbangan reka bentuk utama ialah keseragaman ketebalan dinding. Penarafan tekanan hidraulik bergantung pada dinding minimum, bukan purata. Toleransi dinding ±5% DOM diterjemahkan terus kepada margin tekanan yang lebih selamat berbanding variasi ±10% dalam ERW standard. Untuk silinder gerek 2.0 dengan dinding nominal 0.125, perbezaan toleransi itu boleh mengalihkan tekanan pecah sebanyak ratusan PSI. Tidak hairanlah pengeluar silinder hidraulik menganggap DOM sebagai bahan asas dan bukannya naik taraf.

DOM lwn 4130 lwn Docol: Cara Memilih Tiub Yang Tepat untuk Projek Anda

Pilihan antara DOM, 4130 kromoly, dan keluli berkekuatan tinggi termaju seperti Docol R8 bergantung kepada empat faktor: kekuatan yang diperlukan, kebolehkimpalan, bajet dan rawatan haba selepas kimpalan. Ketiga-tiga bahan mempunyai berat yang hampir sama untuk OD dan dinding tertentu, jadi penjimatan berat hanya muncul apabila anda boleh mengukur bahan yang lebih kuat.

DOM (1020/1026) menawarkan kebolehkimpalan yang paling memaafkan. TIG atau MIG tanpa prapanas berfungsi untuk ketebalan dinding sehingga kira-kira 0.120 in, dan pelepasan tegasan selepas kimpalan disyorkan tetapi tidak selalu dimandatkan. 4130 chromoly memerlukan lebih disiplin: prapanas, kawalan suhu interpass yang berhati-hati, dan normalisasi selepas kimpalan atau pelepasan tekanan untuk mengelakkan pembentukan martensit rapuh di zon terjejas haba. Docol R8, keluli berkekuatan tinggi termaju dengan kekuatan hasil sekitar 700 MPa, mencapai sifatnya melalui proses kilang yang dikawal dengan tepat; terlalu panas semasa mengimpal boleh merendahkan kekuatannya, jadi input haba yang pendek dan suhu interpass yang rendah adalah kritikal.

Kesilapan biasa ialah terlalu menentukan 4130 untuk aplikasi yang sifat mekanikal DOM sudah melebihi beban reka bentuk. Perbezaan kos—selalunya 40–60% lebih untuk 4130—didarabkan dengan proses fabrikasi yang lebih kompleks. Untuk 80% struktur automotif di bawah eselon tertinggi sukan permotoran profesional, 1026 DOM mewakili pilihan rasional: kuat, stabil dari segi dimensi dan boleh diakses. Jika anda memerlukan panjang tersuai atau bahagian bengkok, bekerjasama dengan kedai yang berpengalaman penyelesaian tiub yang direka khas boleh menyelaraskan lagi binaan.

Tiub Fabrikasi Tersuai – Keluli / Keluli Tahan Karat, Bengkok & Dikimpal, Dimensi dan Bentuk Tersuai, Pembekal - Jiangsu

Suao ialah Pembekal China Tiub Fabrikasi Tersuai – Keluli / Keluli Tahan Karat, Bengkok & Dikimpal, Dimensi dan Bentuk Tersuai, Tiub Fabrikasi Tersuai – Keluli / Keluli Tahan Karat, Bengkok & Dikimpal

Lihat Produk →

Rawatan Permukaan dan Perlindungan Kakisan untuk Tiub DOM Automotif

Tiub DOM mentah akhirnya akan berkarat jika dibiarkan tanpa perlindungan, terutamanya dalam aplikasi bahagian bawah badan atau luaran. Rawatan permukaan yang betul memanjangkan hayat perkhidmatan malah boleh meningkatkan ciri pemasangan.

Phosphating menyediakan salutan penukaran kristal yang menawarkan rintangan kakisan sederhana (semburan garam neutral 24-72 jam) dan merupakan asas yang sangat baik untuk cat atau lapisan serbuk. Salutan elektroforetik (e-coat) memberikan 500–1000 jam rintangan semburan garam dengan liputan seragam di dalam tiub, menjadikannya ruji untuk komponen casis OEM. Penyaduran zink (jelas atau kuning) memberikan perlindungan selama 72–200 jam dan juga mengurangkan rasa pedih semasa pemasangan pemasangan tekan. Untuk komponen yang boleh dilihat seperti sangkar gulung, salutan serbuk di atas asas fosfat kekal sebagai pilihan estetik yang paling tahan lama.

Pilihan selalunya bergantung pada persekitaran operasi kenderaan. Kereta trek iklim kering mungkin terlepas dengan DOM yang diminyak ringan; trak yang dipandu harian dengan subframe DOM memerlukan e-coat penuh atau galvanizing hot-dip. Oleh kerana permukaan licin DOM mengurangkan kecenderungan salutan untuk merapatkan kekasaran permukaan, lekatan prarawatan biasanya lebih baik daripada pada ERW standard atau tiub gulung panas.

Cara Menghasilkan Tiub DOM untuk Projek OEM Automotif lwn. Selepas Pasaran

Strategi perolehan berubah secara mendadak antara program OEM volum tinggi dan binaan kereta perlumbaan sekali sahaja. Pembeli OEM mengutamakan ketekalan, pensijilan dan penghantaran tepat pada masanya, manakala pembina selepas pasaran memerlukan kefleksibelan, kuantiti pesanan minimum yang kecil dan sokongan teknikal.

Untuk program OEM, pembekal harus memberikan pensijilan bahan penuh kepada ASTM A513 Type 5, dengan kebolehkesanan lot kembali ke nombor haba kilang. Pensijilan ISO 9001 atau IATF 16949 mengisyaratkan sistem kualiti yang mampu menghasilkan sifar kecacatan. Jumlah pesanan biasanya mencapai puluhan ribu kaki, dan perkhidmatan nilai tambah seperti pemotongan ketepatan, chamfering dan salutan elektronik sering disepadukan ke dalam kontrak bekalan. Untuk sukan permotoran dan pasaran selepas, perbualan bermula dengan ketersediaan saiz biasa (1.00 dalam hingga 2.00 dalam OD dalam julat ketebalan dinding) dan keupayaan untuk membekalkan kuantiti yang kecil—kadangkala satu panjang untuk sangkar tersuai. Dokumentasi toleransi mesra CAD dan kesediaan untuk membincangkan bahan alternatif seperti 4130 atau DOM dinding nipis untuk komponen kritikal berat menjadi faktor keputusan kritikal.

Dalam mana-mana kes, sahkan bahawa rejim ujian pembekal termasuk pemeriksaan arus pusar pada jahitan kimpalan dan laporan dimensi mengiringi setiap penghantaran. Senarai semak pembelian yang mudah—kelas toleransi OD dan ID sasaran, julat ketebalan dinding, gred bahan, spesifikasi rawatan permukaan dan pensijilan yang diperlukan—akan menjimatkan masa dan menghalang kejutan fabrikasi yang mahal.

Kesimpulan: Adakah DOM Tubing Sesuai untuk Aplikasi Automotif Anda?

Tiub DOM mendapat tempat dalam kejuruteraan automotif dengan menutup jurang antara ERW mentah dan kromoli lancar. Ia memberikan kekuatan, ketepatan dimensi dan kualiti permukaan yang dikehendaki oleh casis, penggantungan dan sistem hidraulik—tanpa kos atau kerumitan kimpalan keluli aloi. Melainkan reka bentuk anda memerlukan kekuatan hasil setinggi mungkin atau anda mengejar penjimatan berat melalui pengukuran bawah, DOM akan memenuhi ringkasan dan memudahkan binaan. Mulakan dengan sarung beban anda, tentukan toleransi anda dan kemungkinan tiub DOM yang betul sudah wujud.
